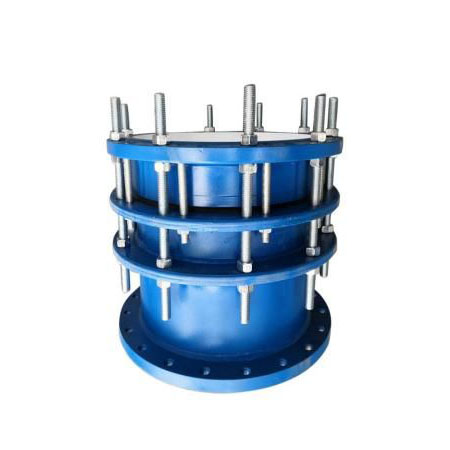

이중 플랜지 동력 전달 조인트 해체 조인트

FYL은 세계적인 물 장비 제조업체로서 우수한 파이프 연결 솔루션을 제공하기 위해 최선을 다하고 있습니다. 당사의 이중 플랜지 전원 전달 조인트 해체 조인트는 최첨단 합성 고무 기술을 활용하고 까다로운 작동 조건에서 내식성, 진동 감쇠 및 누출 없는 밀봉을 위해 설계되었습니다.

문의 보내기

제품 설명

복잡한 산업 파이프라인 네트워크에서는 온도 변동과 압력 서지가 누출의 주요 원인입니다. FYL의 이중 플랜지 전원 전달 조인트 해체 조인트는 독특한 다층 강화 완전 밀폐형 구조를 통해 외부 환경 부식에 취약한 기존 조인트의 문제를 완전히 해결합니다.

고성능 내부 고무층, 중간 강화섬유층, 내후성이 뛰어난 외부 고무층을 활용하여 산성이나 알칼리성 매체를 이송하거나 자외선에 노출되는 경우에도 제품이 안정적인 물성을 유지합니다. 이는 단순한 커넥터가 아니라 시스템의 장기적인 작동을 보장하는 장벽입니다.

【바이어로서 신경쓰는 6가지】

일 1 : 품질이 충분히 좋은가요?
두 번째: 누출될까요?
Thing 3: 혹독한 환경에서 얼마나 오래 지속되나요?
Thing 4: 설치 및 유지 관리가 쉬운가요?
다섯 번째: 공급업체를 신뢰할 수 있나요?
Thing 6: 가격대비 성능이 좋은가요?

다음은 이 여섯 가지 질문에 대한 답변입니다.

【첫번째: 품질은 괜찮은가요?】

FYL은 소규모 작업장이 아닌 세계적인 물 장비 제조업체입니다.

3층 강화 구조, 각 층마다 명확한 기술 사양 포함:

내층: 고성능 합성 고무, 내식성, 매끄러운 표면, 낮은 유체 저항
중간 레이어: 고강도 나일론 코드 패브릭 또는 금속 메쉬, 압력을 견디고 뼈대 지지력 제공
외층: 내후성 합성 고무, 내오존성, 노화 방지, 자외선 방지, 염수 분무 방지

배송 전 100% 압력 테스트. 모든 단일 조인트는 공장을 떠나기 전에 검사됩니다.

【Thing 2: 유출될까?】

대답: 아니요.

세 가지 이유:

이유 1: 완전 밀폐형 일체형 성형 공정. 솔기가 없습니다. 미디어가 침투할 수 있는 경로가 없습니다.

이유 2: 씰링 면이 플랜지에 꼭 맞습니다. 볼트를 조이면 고무가 압축되어 완전한 밀봉 밴드가 형성됩니다.

이유 3: 완전히 밀폐된 구조로 인해 매체가 강화층으로 들어가는 것을 방지합니다. 많은 조인트가 실패하는 이유는 플랜지의 누출 때문이 아니라 미디어가 가장자리에서 고무층으로 천천히 침투하여 뼈대를 부식시키고 결국 완전한 실패를 초래하기 때문입니다. FYL의 완전 밀폐형 디자인은 이러한 경로를 차단합니다.

【Thing 3: 열악한 환경에서 얼마나 오래 지속되나요?】

답: 10년이 넘었습니다.

예상 수명이 있는 4가지 가혹한 작업 조건은 다음과 같습니다.

조건: 산/알칼리 매체를 사용하는 화학 공장
서비스 수명: 10년 이상
이유: EPDM 또는 특수 내화학성 내부 층, 불용성, 비팽창성; 부식 방지 외층

조건: 해변 또는 염수 분무 환경
서비스 수명: 10년 이상
이유: 염수분무 방지 외부층; 완벽한 녹방지를 위해 스테인레스 스틸 볼트 추천

조건: 햇빛과 비가 내리는 옥외 설치
서비스 수명: 10년 이상
이유: 오존 저항성 및 UV 저항성 외층, 균열 없음, 경화 없음

조건: 진공 부압 시스템
서비스 수명: 10년 이상
이유: 금속 메쉬 강화 층은 뼈대를 지지하며 붕괴 없음, 변형 없음, 편평함 없음

10년 동안 지속되는 제품은 자주 구매할 필요도 없고, 반복해서 설치할 필요도 없고, 누수로 인한 갑작스러운 생산 중단을 걱정할 필요도 없다는 의미입니다.

【Thing 4: 설치 및 유지 관리가 쉬운가요?】

예.

세 단계로 설치:

1단계: 플랜지 표면을 청소합니다. 오래된 개스킷 잔여물과 녹을 제거하십시오.

2단계: 두 플랜지 사이에 FYL 조인트를 배치합니다. 볼트 구멍을 맞춥니다.

3단계: 볼트를 삽입합니다. 십자형으로 균일하게 조여줍니다.

특별한 도구가 필요하지 않습니다. 전문적인 교육이 필요하지 않습니다.

유지 관리: 한 가지.

플랜지 볼트가 느슨해졌는지 정기적으로 점검하십시오. 다른 것은 없습니다.

대사:

볼트를 푼다. 오래된 조인트를 제거하십시오. 새로운 조인트를 삽입합니다. 볼트를 조입니다. 파이프를 이동할 필요가 없습니다. 자르지 마세요. 용접이 없습니다. 반나절만에 교체가 완료되었습니다.

【Thing 5: 공급업체는 신뢰할 수 있나요?】

FYL이 신뢰할 수 있는 공급업체인 5가지 이유:

이유 1: 물 장비 분야의 글로벌 선두 제조업체. 신뢰감을 주는 브랜드.

이유 2: 10년 이상의 업계 경험. 일반 기술자가 아닌 수자원 보호 기계 전문 기업입니다.

이유 3: 완벽한 제조 시스템. 원자재부터 완제품까지 전체 공정을 관리합니다.

이유 4: 맞춤형 제작이 지원됩니다. 비표준 크기, 특수 재료, 특수 플랜지 표준을 모두 사용할 수 있습니다.

이유 5: 전문 기술 지원 및 애프터 서비스. 단순히 팔고 사라지는 것이 아니다.

밸브와 파이프라인 피팅을 구매할 때는 제품 자체보다 신뢰할 수 있는 공급업체가 더 중요합니다. 제품이 파손된 경우 교환이 가능합니다. 공급자가 무책임한 경우, 귀하는 스스로 책임을 져야 합니다. FYL은 제품과 서비스를 완전한 패키지로 제공합니다.

【Thing 6: 가성비는 좋은가요?】

수학을 해보자:

일반 고무 유연한 조인트:
단가: 100 | 서비스 수명: 3년 | 3년 이내 교체 비용: 인건비 200 | 3년간 총 비용: 300 | 생산 손실: 포함되지 않음

FYL 이중 플랜지 전원 공급 조인트:
단가: 300 | 서비스 수명: 10년 이상 | 10년 이내 교체 비용: 0 | 10년간의 총 비용: 300 | 생산 손실: 0

일반적인 관절의 경우 3년에 한 번씩 고민을 하셔야 합니다. 주문하세요. 배송을 기다리세요. 교체를 위한 인력을 준비하십시오. 생산을 중단하세요.

FYL 조인트를 사용하면 한 번 설치하면 10년 동안 잊어버릴 수 있습니다.

수학은 분명합니다.

【FYL Double Flange Power Delivery Joint의 9가지 구매 가치】

값 1 / 누출 없음
완전 밀폐형 일체형 몰딩. 씰링 면이 플랜지에 꼭 맞습니다. 언론이 빠져나갈 길은 없다.

가치 2 / 10년 이상의 서비스 수명
3층 구조, 각 레이어는 고유한 작업을 수행합니다. 내부 레이어는 미디어에 저항하고, 중간 레이어는 압력을 견디고, 외부 레이어는 환경에 저항합니다.

값 3 / 진공 가능
음압용으로 특별히 설계된 금속 메쉬 강화 버전입니다. 붕괴가 없습니다. 변형이 없습니다. 흐름이 막히지 않습니다.

가치 4 / 부식 및 노화 방지
화학 공장 산/알칼리, 해변 염수 분무, 야외 태양 및 비. 모두 검증되었습니다.

값 5 / 워터해머 흡수
고품질 엘라스토머는 충격 에너지를 흡수합니다. 펌프 및 정밀 밸브를 보호합니다.

값 6 / 변위 보상
축 확장 및 수축을 허용합니다. 측면 오프셋을 보정합니다. 파이프라인 설치 정밀도 요구 사항을 줄입니다.

값 7 / 진동 감쇠 및 소음 감소
진동 전달을 차단합니다. 구조적 소음을 줄입니다. 펌프하우스 작업 환경을 개선합니다.

가치 8 / 빠른 설치로 시간 절약
표준 플랜지 치수. 교차 패턴 볼트 조임. 특별한 도구가 필요하지 않습니다.

가치 9 / 애프터 서비스 지원을 갖춘 신뢰할 수 있는 브랜드
글로벌 선두 제조업체. 전반에 걸쳐 기술 지원.

【이미 FYL을 선택한 바이어】

수처리 산업: 수처리장 및 폐수처리장의 펌프하우스 파이프 연결

화학 산업: 화학 공장의 산성 및 알칼리성 매체 파이프라인

전력 산업: 발전소의 냉각수 순환 시스템

건물 건설: 고층 건물의 펌프실 및 HVAC실

야금 산업: 철강 공장 및 제련소의 산업용 파이프라인

식품 산업: 식품 공장 및 음료 공장의 물 파이프라인

【FYL이 선발에 필요한 정보】

올바른 모델을 구입하는 데 도움이 되도록 다음 정보를 제공해 주십시오.

어떤 매체가 전달되고 있나요? (청수/폐수/산-알칼리/기름/식품/기타)
근무압력은 어느 정도인가요? (PN6 / PN10 / PN16 / PN25 / PN40)
양압인가, 음압인가? (정압/진공 부압)
매체 온도는 얼마입니까? (표준 -10~80°C / 고온 120°C까지)
설치환경은 어디에 있나요? (실내/실외/화학공장/해변/기타)
어떤 플랜지 표준이 필요합니까? (GB/DIN/ANSI/기타)
직경은 얼마입니까? (DN32 ~ DN3000, 더 큰 크기 맞춤 가능)

FYL은 위의 정보를 바탕으로 재료 권장 사항, 보강층 선택 및 플랜지 구성을 제공합니다.

주요 기술적 이점

1. 밀봉 및 완전 밀폐형 디자인

당사의 이중 플랜지 동력 전달 조인트 해체 조인트는 완전 밀폐형 성형 공정을 활용합니다. 밀봉면은 플랜지와 꼭 맞아 매체가 강화층에 침투하는 것을 효과적으로 방지하고 내부 골격의 습기로 인한 부식을 방지하여 서비스 수명을 크게 연장합니다.

2. 내구성 강화

우리는 고무 매트릭스 내에 고강도 나일론 코드 직물이나 금속 메쉬 층을 내장합니다. 이 "골격" 설계를 통해 제품은 극도로 높은 작동 압력이나 진공 음압 하에서도 기하학적 형태를 유지하여 파열되거나 편평해지는 변형을 방지할 수 있습니다.

3. 진동 저항 및 소음 감소

FYL 제품은 고품질 엘라스토머를 사용하여 수격 충격, 기계적 진동, 열팽창 및 수축으로 인한 변위를 효과적으로 흡수합니다. 이는 펌프 하우스의 펌프 장치와 정밀 밸브를 보호하는 데 중요합니다.

4. 환경 적응성

특수 제작된 Double Flange Power Delivery Joint Dismantling Joint는 내오존성, 내노화성, 내식성이 우수하여 화학공장이나 해변 염수분무 환경에서도 10년 이상의 사용수명을 유지합니다.

설치 날짜 테이블

공칭 직경	파이프 직경	크기		플랜지 조인트 크기
공칭 직경	파이프 직경	L	△L	0.6MPa				1.0MPa
DN	DN	L	△L	D	D1	n번째	b	D	D1	n번째	b
65	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	620		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	630		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	630		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
