주철 둥근 및 정사각형 펜 스톡 게이트
Fyl은 프로 스퀘어 주철 라운드 및 스퀘어 펜 스톡 게이트 제조업체 및 중국의 공급 업체입니다. 우리 팀은 수년간의 업계 경험을 보유하고 있으며 맞춤형 생산을 지원합니다. 동시에, 우리는 또한 당신에게 포괄적 인 서비스와 사후 서비스를 제공 할 것입니다.
문의 보내기
제품 설명
제품 소개

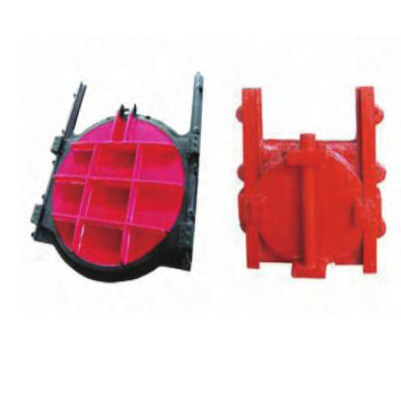

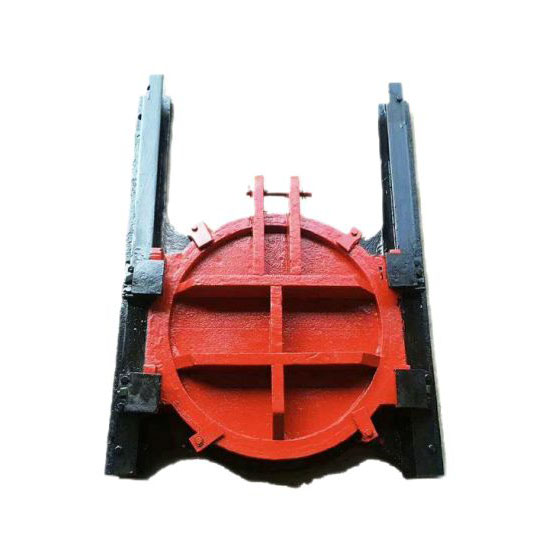

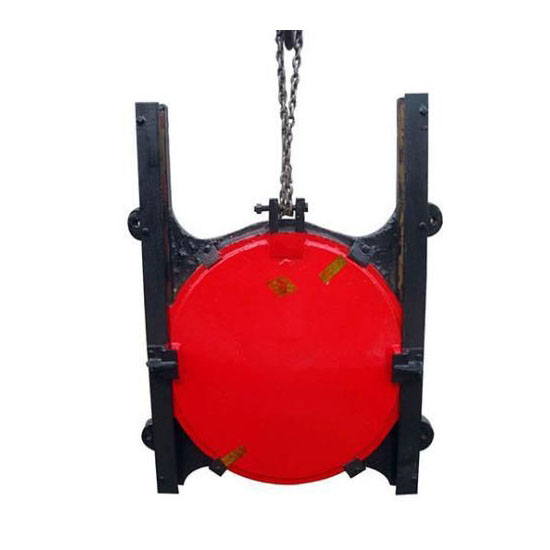

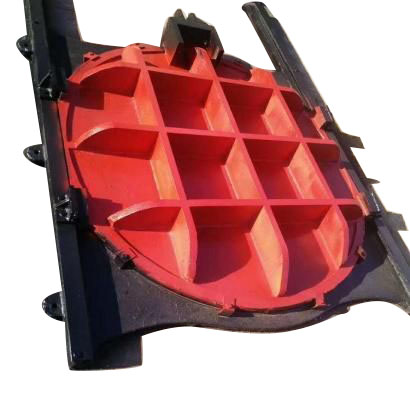

주철 둥근 및 사각형 펜 스톡 게이트는 수위를 가로 채거나 준설 또는 조정할 수있는 게이트입니다. 수동 및 전기를 포함한 다양한 호이스트와 함께 사용할 수 있습니다. 이 제품은 다양한 수처리 구조, 수자원 보존 시설 또는 농업 관개 장면에서 역할을 할 수 있습니다. 구조적 구성 요소는 변속기 장치, 브래킷, 나사로드, 게이트, 도어 프레임, 웨지 등이 포함됩니다.
제품 기능
재료 : 고품질 회색 주철 또는 연성 철.
가이드 레일 : 대칭 배열, 스테인리스 스틸 볼트 양쪽의 도어 프레임 끝에 연결된 핀을 찾습니다. 중소형 밸브가 발생하면 함께 연결할 수 있습니다. 길이는 도어의 전체 개구부 높이의 절반에서 3 분의 1입니다.
밀봉 : 원료로 정밀 처리 된 구리 스트립 또는 고무로 만들어지면 쐐기가 달성되며 밀봉이 좋습니다.
사용 : 인력, 전기 모터 또는 공압 장치를 사용할 수 있습니다. 유압 메커니즘은 변속기 장치를 구동하여 게이트 샤프트의 움직임을 실현하고 궁극적으로 게이트를 열고 닫도록 안내합니다.
기능 : 물 공급 또는 수위 조절.
장점 : 주철 둥근 및 사각형 펜 스톡 게이트는 구조적 강도, 강성성, 내마모성, 부식성 및 우수한 압력 베어링 용량을 갖습니다.
메모를 설치하십시오
주철 라운드 및 사각형 펜 스톡 게이트, 특히 DN200mm, DN300mm 및 DN400mm와 같은 작은 사양의 경우, 도어 프레임을 도어 본체에서 분리하고 하나씩 설치하는 대신 전체 설치 방법이 일반적으로 채택됩니다.
이 제안은 엄격한 기술 고려 사항을 기반으로합니다. 도어 프레임의 별도의 설치 프로세스와 도어 본체는 도어 프레임 구조가 변형 될 위험이 높습니다. 이러한 변형은 게이트 밀봉 성능이 악화되어 물 누출을 유발할 수있을뿐만 아니라 호이스트의 정상적인 작동을 심각하게 방해하여 전체 수자원 보존 시스템의 안정성 및 안전에 영향을 줄 수 있습니다.
둥근 유형 펜 스톡
실제 크기와 구조는 고객 요청에 따라 다릅니다
Ø200-Ø1200 라운드 유형 크기
|
유형 |
크기 D |
크기 설치 (mm) |
작동 (1) |
수위 (m) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
D1 |
H |
F |
n × d |
Ø1 |
||||
|
MXY-200 |
200 |
382 |
210 |
230 |
450 |
100 |
4 × M16 |
18 |
0.5 |
4 |
|
MXY-250 |
250 |
426 |
250 |
280 |
550 |
100 |
4×M18 |
20 |
0.5 |
4 |
|
MXY-300 |
300 |
494 |
300 |
330 |
650 |
100 |
4 × M20 |
22 |
0.5 |
4 |
|
MXY-400 |
400 |
586 |
400 |
430 |
800 |
100 |
4 × M22 |
24 |
1 |
4 |
|
MXY-450 |
450 |
642 |
450 |
482 |
900 |
110 |
4 × M22 |
24 |
1 |
4 |
|
MXY-500 |
500 |
706 |
500 |
534 |
1000 |
110 |
4 × M24 |
28 |
1 |
4 |
|
MXY-600 |
600 |
826 |
600 |
636 |
1200 |
120 |
4 × M24 |
28 |
2 |
6 |
|
MXY-700 |
700 |
940 |
700 |
738 |
1400 |
120 |
4 × M24 |
28 |
2 |
6 |
|
MXY-800 |
800 |
1040 |
800 |
840 |
1600 |
120 |
4 × M27 |
32 |
2 |
6 |
|
MXY-900 |
900 |
1290 |
900 |
950 |
1800 |
120 |
4 × M27 |
32 |
3 |
6 |
|
MXY-1000 |
1000 |
1380 |
1000 |
1050 |
2000 |
140 |
4 × M30 |
35 |
3 |
6 |
|
MXY-1200 |
1200 |
1600 |
1200 |
1250 |
2400 |
140 |
4 × M36 |
42 |
3 |
6 |
Ø1400-Ø2000 라운드 유형 크기
|
유형 |
크기 D |
크기 설치 (mm) |
작동 (1) |
수위 (m) |
|||||
|---|---|---|---|---|---|---|---|---|---|
|
B |
D1 |
F |
에드 |
H |
n × d |
||||
|
MXY-1400 |
1400 |
1570 |
1400 |
80 |
28 |
2300 |
4 × 525 |
3 |
6 |
|
MXY-1500 |
1500 |
1680 |
1540 |
100 |
28 |
2500 |
4 × 575 |
5 |
6 |
|
MXY-1600 |
1600 |
1780 |
1640 |
100 |
28 |
2600 |
4 × 600 |
5 |
6 |
|
MXY-1700 |
1700 |
1880 |
1740 |
100 |
28 |
2800 |
4 × 650 |
5 |
6 |
|
MXY-1800 |
1800 |
1980 |
1840 |
100 |
28 |
2600 |
4 × 675 |
8 |
6 |
|
MXY-1900 |
1900 |
2100 |
1940 |
120 |
28 |
3100 |
4 × 725 |
8 |
6 |
|
MXY-2000 |
2000 |
2200 |
2040 |
120 |
28 |
3200 |
4 × 750 |
8 |
6 |
