주철 정사각형 펜 스톡 게이트

Fyl은 주철 정사각형 펜 스톡 게이트, L 유형 단일 대들보 갠트리 크레인 등을 포함하여 중국의 다양한 유형의 주철 제곱 펜 스톡 게이트 제조에 중점을 둔 공장입니다. 고객 요구에 따라 OEM 제품을 제공 할 수 있습니다. 우리는 중국에서 장기적인 파트너가되기를 희망하면서 신규 및 오래된 고객을 환영합니다.

문의 보내기

제품 설명

제품 소개

FYL에서 제조 및 공급하는 주철 정사각형 펜 스톡 게이트에는 주로 변속기 장치, 브래킷, 나사로드, 게이트, 도어 프레임, 웨지 등이 있습니다.

유용한 제품으로서 게이트는 파이프 라인 및 교차로 검사 우물, 진흙 및 모래 수영장, 하수 채널, 펌프 스테이션 워터 인렛, 깨끗한 물 수영장 및 기타 수역에 사용할 수 있습니다. 동시에, 그것은 또한 광범위한 용도로 농업 관개 및 배수 또는 기타 수자원 보존 시설에 사용될 수 있습니다.

게이트는 수동, 전기 및 기타 호이스트와 함께 사용할 수 있습니다.

제품 기능

1. 재료 및 구조 : 주철 정사각형 펜 스톡 게이트의 원료는 고품질 주철 또는 연성 철입니다. 가이드 레일은 양측 대칭 형태로 설정되며 스테인레스 스틸 볼트 위치 핀을 통해 양쪽 도어 프레임의 끝에 연결됩니다. 또한 중소 규모의 게이트의 경우 가이드 레일을 도어 프레임과 통합하여 매우 편리합니다. 설계 측면에서 가이드 레일의 길이는 일반적으로 게이트의 전체 개구부 높이의 절반에서 3 분의 1이므로 구조를 안정적이고 강력하고 단단하며 내마모성 및 부식성이 우수하며 탁월한 압력 베어링 용량이 필요합니다.

2. 밀봉 성능 : 제품의 밀봉 성능은 웨지 조기 장치와 구리 스트립 또는 고무를 밀봉 재료로 통해 달성합니다. 원료는 정밀도 가공되고 접지되어 밀봉 효과를 더욱 보장합니다.

3. 사용 및 기능 : 게이트 개구부 및 닫는 기계에는 인력, 모터 또는 시동 장치가 지원할 수있는 다양한 작동 모드가 있습니다. 전체 사용 프로세스 중에 유압 메커니즘은 변속기 장치의 구성 요소를 작동시킵니다. 정확한 설계 및 조정 후, 게이트 샤프트의 수직 리프팅 및 하강 이동이 완료되고, 게이트가 열리고 닫히므로 물, 물 공급 또는 수위 조절을 개방하고 닫는 역할을합니다.

설치에 대한 메모

주철 정사각형 펜 스톡 게이트 유형에 관계없이 전문 제조업체로서 도어 프레임과 도어 본체를 별도로 설치하는 것이 좋습니다. 전체 설치를 권장합니다. 별도의 설치는 도어 프레임의 변형을 쉽게 유발하여 사용 효과에 영향을 미치고 호이스트의 누출 또는 비수를 유발할 수 있습니다.

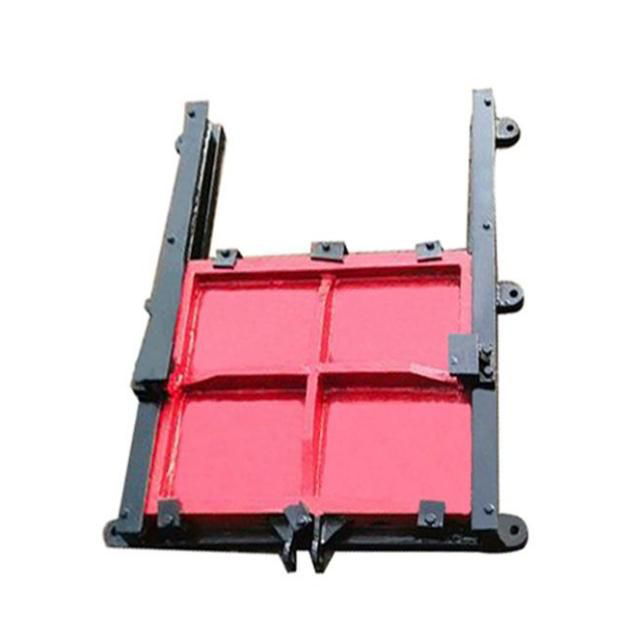

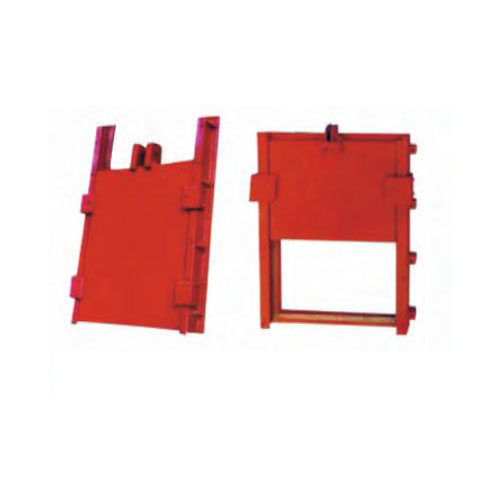

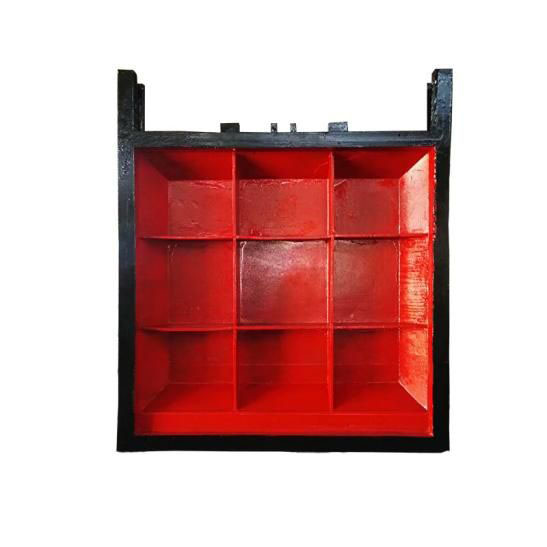

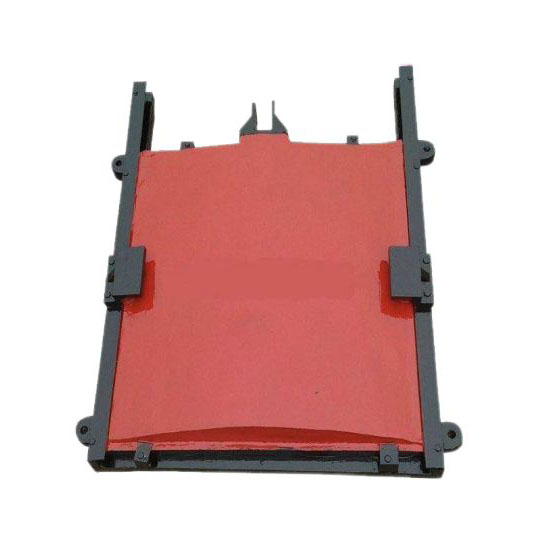

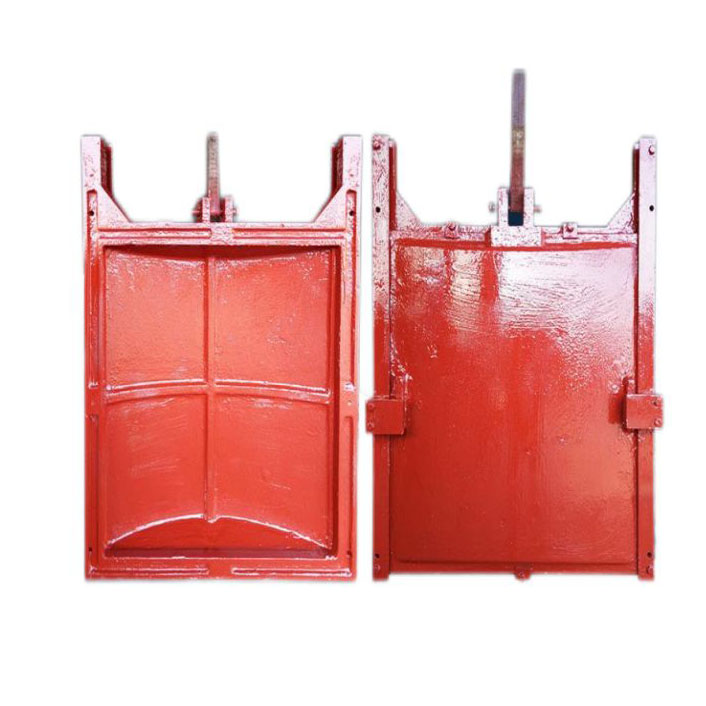

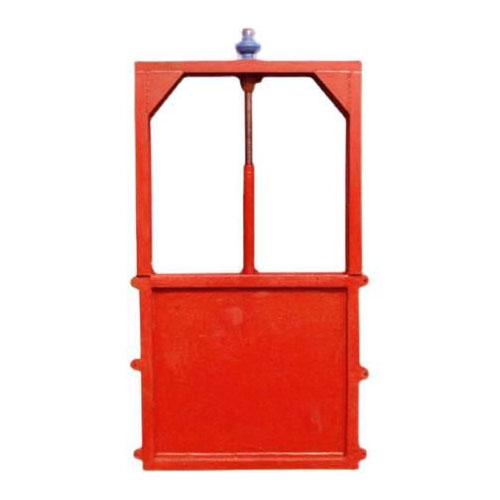

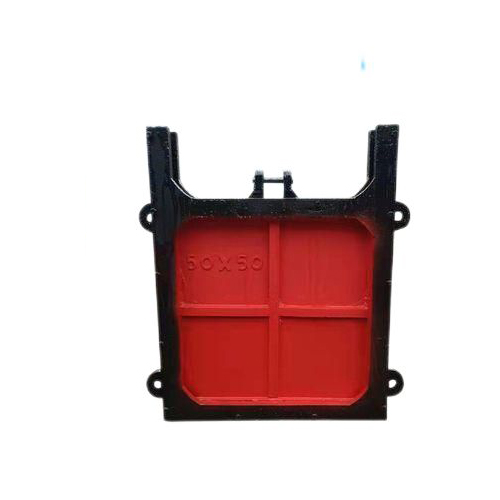

샘플 구조 및 사진

실제 크기와 구조는 고객 요청에 따라 다릅니다

정사각형 펜 스톡 게이트

유형	구멍 크기 W × H − (m 찾고	A	B	C1	F	S1	C	H	S	Ø1	호이스트 (1)	수위 (m)
DY300 × 300	300 × 300	300	300	540	360	60	420	720	150	12	0.5	4
DY400 × 400	400 × 400	400	400	640	460	60	520	920	200	14	0.5	4
DY500 × 500	500 × 500	500	500	740	560	60	620	1120	250	14	1	4
DY600 × 600	600 × 600	600	600	840	660	60	720	1320	300	14	1	4
DY800 × 800	800 × 800	800	800	1060	875	75	940	1750	400	14	2	6
DY1000 × 800	1000 × 800	1000	800	1270	875	75	1150	1750	400	16	2	6
DY1200 × 300	1200 × 300	1200	300	1460	360	60	1340	720	150	18	2	6
DY1400 × 500	1400 × 500	1400	500	1660	560	60	1540	1120	250	18	3	6
DY1600 × 500	1600 × 500	1600	500	1860	560	60	1740	1120	250	20	3	6
DY1800 × 500	1800 × 500	1800	500	2100	560	60	1980	1120	250	20	3	6
DY2000 × 500	2000 × 500	2000	500	2300	560	60	2180	1120	250	20	3	6
