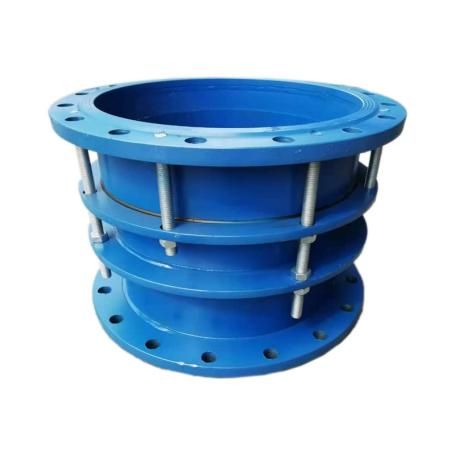

이중 플랜지 제한 확장 조인트

FYL의 이중 플랜지 제한 팽창 조인트는 진동, 열팽창 및 축 변위가 우려되는 고압 및 고온 배관 시스템용으로 설계되었습니다. 신뢰할 수 있는 중국 제조업체, 공급업체 및 공장인 FYL은 모든 Double Flange Limited Expansion Joint가 엄격한 품질 표준을 충족하고 OEM 맞춤화를 지원하며 시스템 안정성과 안전성을 향상하도록 보장합니다.

문의 보내기

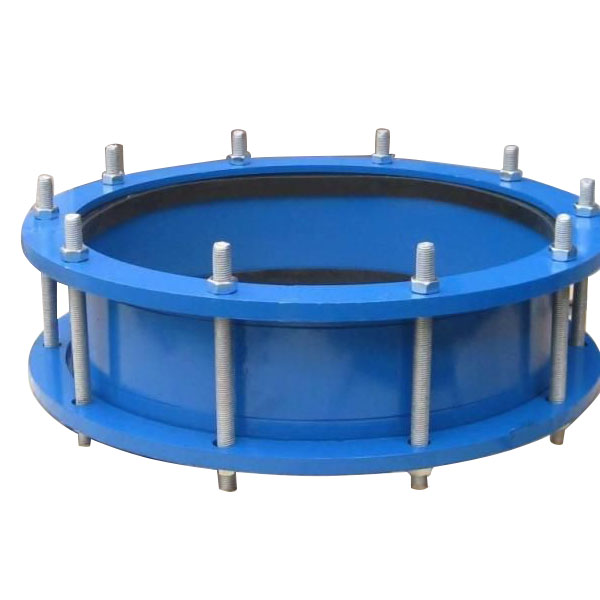

제품 설명

FYL에서는 유연성과 안전성의 균형을 맞추는 배관 솔루션에 중점을 두고 있습니다. 그만큼이중 플랜지 제한 확장 조인트열팽창을 흡수하고 진동을 줄이며 파이프라인의 축 변위를 제한하도록 설계되었습니다. 우리 공장은 특정 프로젝트 요구 사항을 충족하기 위해 맞춤형 설계와 OEM 서비스를 제공하여 모든 배관 시스템의 수명과 운영 효율성을 향상시킵니다.

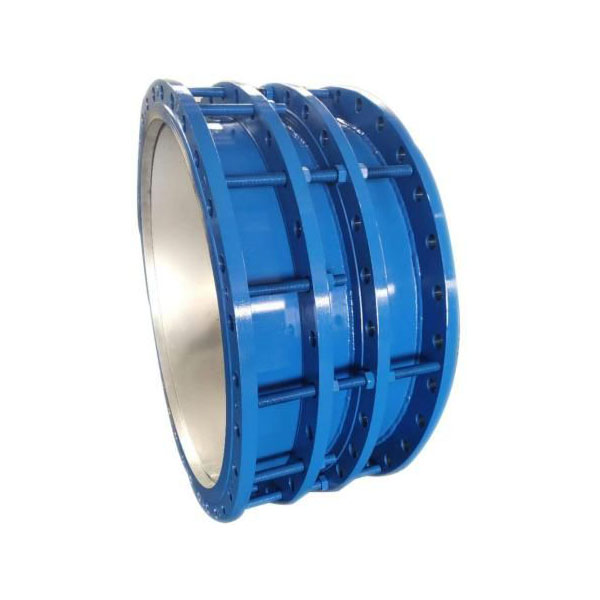

구조 및 작동원리

주요 구조

양단 플랜지 연결
금속 또는 고무 주름 보상기
제한 볼트 또는 타이 로드
씰링 시스템
부식 방지층

작동 원리

작동 중에 파이프라인은 열팽창, 수축 및 기계적 진동을 경험합니다. 주름진 구조는 축, 측면 및 각도 움직임을 흡수하는 반면 제한 볼트는 최대 변위를 제어합니다. 이 이중 메커니즘은 파이프라인 손상을 방지하고 작동 안전을 보장합니다.

기술적 장점

이중 기능:변위 보상과 안전 제한을 하나의 장치에 결합하여 중요한 배관 시스템에 이상적입니다.
시스템 안정성:진동과 충격을 줄여 펌프, 밸브 및 연결된 장비를 보호합니다.
쉬운 설치:다중 배관 시스템과의 호환성을 위한 표준 플랜지 설계.
연장된 서비스 수명:최적화된 제한 구조로 피로와 잠재적인 손상을 최소화합니다.
OEM 및 맞춤화:압력, 온도, 매체 및 변위 요구 사항에 따라 설계할 수 있습니다.

소재와 내구성

그만큼이중 플랜지 제한 확장 조인트부식 방지 코팅과 결합된 고강도 금속 또는 내열성 고무를 사용합니다. 화학, 식품, 도시, 전력 및 석유 산업에서 안정적인 성능과 긴 서비스 수명을 유지합니다.

응용 분야

이 제품은 다음 분야에서 널리 사용됩니다.

물 보존 및 하수 처리장
화학 및 석유화학 배관 시스템
식품 및 음료 산업 파이프라인
도시 물 공급 및 건설 파이프라인
전원 및 열 공급 시스템
석유 및 가스 산업 파이프라인

시장 성과

FYL의이중 플랜지 제한 확장 조인트유럽, 미주, 중동, 동남아 지역으로 수출되었습니다. 고객들은 고압, 고온 및 진동 조건에서 안정적인 성능, 쉬운 설치, 연장된 파이프라인 및 장비 수명을 보고합니다.

고객 사례

1. 중동 석유화학 프로젝트

대규모 석유화학 공장은 오래된 파이프라인 연결을 FYL 이중 플랜지 제한 팽창 조인트로 교체하여 장기적인 열 팽창 문제를 해결하고 유지 관리 빈도를 줄였습니다.

2. 유럽 도시 하수 처리장

유럽 도시 하수처리 프로젝트에서 당사 제품이 고압 파이프라인에 사용되었습니다. 맞춤형 제한 설계로 진동과 소음을 효과적으로 줄여 시스템 안정성을 보장합니다.

3. 아시아 식품가공공장

아시아의 한 식품 가공 회사는 고온 및 고위생 파이프라인을 위해 FYL Double Flange Limited Expansion Joint를 채택하여 엄격한 작동 조건에서 안정적인 연결을 유지했습니다.

우리의 서비스

사전 판매 지원:7×24 온라인 상담, 빠른 견적, 기술 안내, 고객 요구에 따른 맞춤형 설계 솔루션을 제공합니다.
생산 후속 조치:정시 배송을 보장하기 위해 생산 진행 상황을 정기적으로 업데이트합니다.
판매 후 지원:원활한 작동을 위한 설치 안내 및 문제 해결.

FYL을 선택하는 이유

FYL을 선택한다는 것은이중 플랜지 제한 확장 조인트. 당사의 전문 설계 및 제조 팀은 귀하의 배관 시스템과의 완벽한 호환성을 보장하는 맞춤형 솔루션을 제공합니다. 우리는 전 세계 프로젝트에 대해 신뢰할 수 있는 제품과 포괄적인 지원을 제공하기 위해 최선을 다하고 있습니다.

Double Flange Limited Expansion Joint

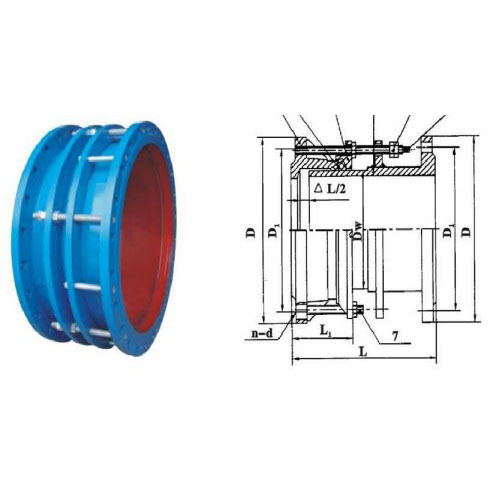

설치 날짜 테이블

공칭 직경	파이프 직경	크기		스트레칭 정도	플랜지 조인트 크기
공칭 직경	파이프 직경	L	L1		0.6MPa			1.0MPa
DN	DN	L	L1		D	D1	n-d。	D	D1	n-d。
65	76	340	105	50	160	130	4-Φ14	185	145	4-Φ18
80	89				190	150	4-Φ18	200	160	8-Φ18
100	108				210	170		220	180
100	114				210	170		220	180
125	133				240	200	8-Φ18	250	210
125	140				240	200		250	210
150	159				265	225		285	240	8-Φ22
150	168				265	225		285	240
200	219				320	280		340	295
250	273				375	335	12-Φ18	395	350	12-Φ22
300	325	370	130	65	440	395	12-Φ22	445	400	12-Φ22
350	377				490	445	12-Φ22	505	460	16-Φ22
400	426				540	495	16-Φ22	565	515	16-Φ26
450	480				595	550	16-Φ22	615	565	20-Φ26
500	530				645	600	20-Φ22	670	620	20-Φ26
600	630				755	705	20-Φ26	780	725	20-Φ30
700	720				860	810	24-Φ26	895	840	24-Φ30
800	820	600	220	130	975	920	24-Φ30	1015	950	24-Φ33
900	920				1075	1020	24-Φ30	1115	1015	28-Φ33
1000	1020				1175	1120	28-Φ30	1230	1160	28-Φ36
1200	1220				1405	1340	32-Φ33	1455	1380	32-Φ40
1400	1420	640			1630	1560	36-Φ36	1675	1590	36-Φ42
1500	1520				1730	1660	36-Φ36	-	-	-
1600	1620				1830	1760	40-Φ36	1915	1820	40-Φ48
1800	1820				2045	1970	44-Φ40	2115	2020	44-Φ48
2000	2020				2265	2180	48-Φ42	2325	2230	48-ø48
2200	2220				2475	2390	52-Φ42	2550	2440	52-Φ56
2400	2420				2685	2600	56-Φ42	2760	2650	56-Φ56
2600	2620	710	240	150	2905	2810	60-Φ48	2960	2850	60-Φ56
2800	2820				3115	3020	64-Φ48	3180	3070	64-Φ56
3000	3020				3315	3220	68-Φ48	3405	3290	68-ø60
3200	3220				3525	3430	72-Φ48
3400	3420				3735	3640	76-Φ48
3600	3620				3970	3860	80-Φ56
