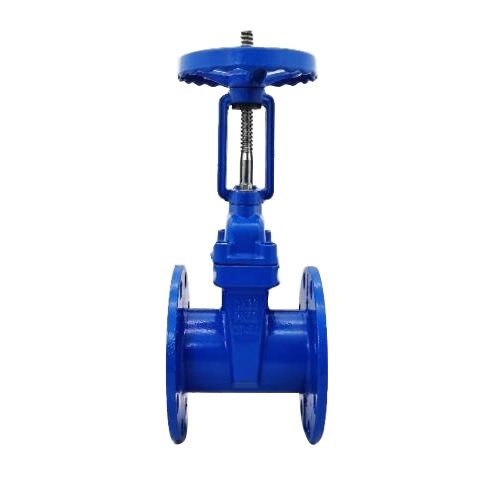

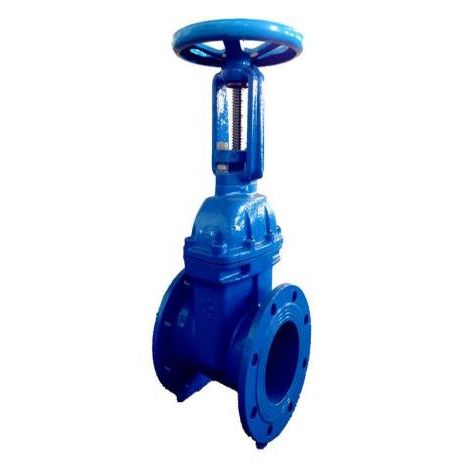

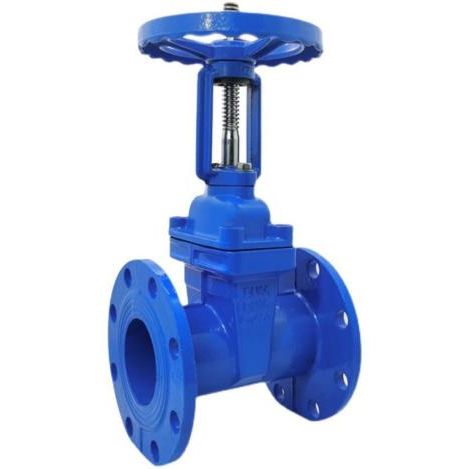

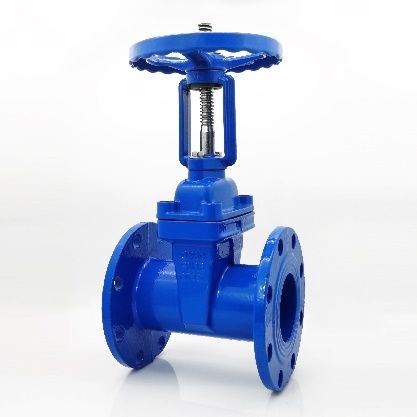

상승 줄기 탄력 있는 시트 게이트 밸브

FYL은 중국 천진에 위치한 수자원 보존 기계 및 장비 공장입니다. 공장은 밸브 생산에 대한 풍부한 경험을 보유하고 있으며 상승 줄기 탄성 시트 게이트 밸브는 당사의 주요 제품 중 하나입니다. 우리는 OEM 제품을 생산할 수 있으며 맞춤형 생산 서비스도 지원하여 다양한 고객에게 개인화되었지만 동등하게 배려하는 서비스와 제품을 제공합니다.

문의 보내기

제품 설명

FYL 상승 줄기 탄력 있는 시트 게이트 밸브의 핵심 제품입니다FYL, 파이프라인 시스템에서 미디어 흐름을 열거나 차단하는 데 널리 사용됩니다. 안정적인 밀봉 성능과 긴 사용 수명을 위해 설계된 이 밸브는 급수, 배수, 가스, 오일 및 산업용 유체 시스템에 적합합니다.

믿을 수 있는 제품군의 일환으로FYL 상승 줄기 탄력 있는 시트 게이트 밸브, 이 모델은 경험이 풍부한 중국 제조업체이자 공급업체인 FYL이 실제 작동, 안정적인 구조 및 비용 효율적인 유지 관리에 중점을 두고 개발 및 공급합니다. 도시 엔지니어링이든 산업용 파이프라인 네트워크이든 관계없이 밸브는 다양한 작업 조건에서 일관된 성능을 제공합니다.

제품 구조 및 작동 원리

그만큼FYL 상승 줄기 탄력 있는 시트 게이트 밸브라이징 스템 디자인을 채택하여 열 때 스템이 위쪽으로 이동하고 닫을 때 스템이 아래쪽으로 이동합니다. 이 구조를 통해 밸브 상태를 시각적으로 명확하게 표시할 수 있으며 작동 안전성이 향상됩니다.

밸브 본체 내부에서 웨지 게이트가 수직으로 움직여 파이프라인을 완전히 열거나 닫습니다. 탄력 있는 시트 구조와 결합된 밀봉 표면은 압력이 낮거나 변동하는 조건에서도 확실한 차단을 보장합니다.

이 디자인은FYL 상승 줄기 탄력 있는 시트 게이트 밸브빈번한 작동 및 장기 파이프라인 시스템에 적합합니다.

주요 제품 특징

1. 완전 고무 코팅 게이트

밸브 코어는 전체 고무 코팅으로 고급 가황 기술을 채택합니다. 이는 강력한 밀봉 성능, 원활한 작동 및 내마모성을 보장합니다. 의 구조FYL 상승 줄기 탄력 있는 시트 게이트 밸브안정적인 형상을 유지하고 누출 위험을 줄입니다.

2. 경량 연성철 몸체

밸브 본체는 연성 철로 만들어져 기존 게이트 밸브에 비해 전체 중량이 약 25% 감소합니다. 이를 통해 설치가 더 쉬워지고 인건비가 절감됩니다. 중대형 파이프라인에서도FYL 상승 줄기 탄력 있는 시트 게이트 밸브제한된 공간 조건에서 효율적으로 설치할 수 있습니다.

3. 안정적인 O-링 스템 씰링

밸브 스템은 O-링 밀봉 기술을 사용하여 마찰을 줄이고 작동 중 누출이 전혀 발생하지 않도록 합니다. 이러한 구조는 내구성을 강화하고 장기 안정성을 향상시킵니다.FYL 상승 줄기 탄력 있는 시트 게이트 밸브.

4. 원활한 흐름 채널 설계

내부 채널은 낮은 저항으로 설계되어 원활한 매체 흐름이 가능합니다. 이는 에너지 손실을 줄이고 파이프라인 운영의 시스템 효율성을 향상시킵니다.

5. 긴 수명 구조

내식성 재질과 강화된 씰링 구조로 하수, 화학유체, 고압수 시스템 등 열악한 작업 환경에서도 안정적인 성능을 유지하는 밸브입니다.

기술적 장점

그만큼FYL 상승 줄기 탄력 있는 시트 게이트 밸브표준 게이트 밸브에 비해 몇 가지 기술적 개선 사항을 적용하여 설계되었습니다.

다양한 압력 조건에서도 안정적인 밀봉 성능
더 쉬운 수동 또는 액추에이터 제어를 위한 낮은 토크 작동
내구성 연장을 위한 부식 방지 코팅
쉬운 파이프라인 통합을 위한 표준화된 연결 설계
유지 관리 빈도 및 비용 감소

응용 산업

그만큼FYL 상승 줄기 탄력 있는 시트 게이트 밸브널리 사용됩니다:

급수 및 배수 시스템
하수 처리장
석유 및 화학 파이프라인
전력 및 에너지 산업
도시 건설 프로젝트
식품 및 경공업 유체 시스템

산업 및 도시 파이프라인 모두에서 물, 오일, 증기 및 가스 매체를 제어하는 데 적합합니다.

서비스 시스템

사전 판매 서비스

우리는 프로젝트 요구 사항에 따라 7×24 온라인 상담, 기술 지원 및 맞춤형 솔루션 설계를 제공합니다.

판매 서비스

생산 진행 상황 추적이 제공되며 고객은 각 FYL 라이징 스템 탄성 시트 게이트 밸브 주문을 제조하는 동안 적시에 업데이트를 받습니다.

애프터 서비스

안정적인 시스템 운영을 보장하기 위해 설치 안내, 운영 문제 해결, 장기적인 기술 지원을 지원합니다.

FAQ

Q1: 이 밸브는 어떤 매체를 처리할 수 있습니까?

FYL 상승 줄기 탄력 있는 시트 게이트 밸브는 물, 하수, 석유, 가스 및 증기 파이프라인에 사용할 수 있습니다.

Q2: OEM 맞춤화가 가능합니까?

예, 우리는 프로젝트 도면이나 특별한 요구 사항을 기반으로 OEM 및 맞춤형 디자인 서비스를 제공합니다.

Q3: 이 밸브가 표준 게이트 밸브와 다른 점은 무엇입니까?

탄력 있는 시트 밀봉 구조, 더 가벼운 본체 설계 및 저압 조건에서 더 나은 밀봉 성능을 갖추고 있습니다.

Q4: 대구경 파이프라인에 사용할 수 있습니까?

예, 특히 중대형 직경의 파이프라인 시스템에 적합합니다.

주요 성능 매개변수

제품 이름:	상승 줄기 게이트 밸브	재료:	연성이 있는 철, WCB, SS
작업:	수동, 웜기어, 공압, 전기	연결:	플랜지
유형:	쐐기	밀봉하다:	탄력있는 금속 시트
압력:	0.1-1.6Mpa	크기:	DN40-600

주요 치수

크기		D				D1				L			n-d
DN(mm)	~에	10	16	25	150LB	10	16	25	150LB	소음	학사	ASME	10	16	25	150LB
50	2	165			150	110			120.7	150	178	177.8	4-19		4-19	4-19
65	2.5	185			180	125			139.7	170	190	190.5	4-19		8-19	4-19
80	3	200			190	145			152.4	180	203	203.2	8-19		8-19	4-19
100	4	220	220	235	230	180	180	190	190.5	190	229	228.6	8-19		8-22	8-19
125	5	250	250	270	255	210	210	220	215.9	200	254	254	8-19		8-26	8-22
150	6	285	285	300	280	240	240	250	241.3	210	267	266.7	8-23		8-26	8-22
200	8	340	340	360	345	295	295	310	298.5	230	292	292.1	8-23	12-23	12-26	8-22
250	10	405	405	425	405	350	355	370	362	250	330	330.2	12-23	12-28	12-30	12-26
300	12	460	460	485	485	400	410	430	431.8	270	356	355.6	12-23	12-28	16-30	12-26
350	14	520	520	555	535	460	470	490	476.3	290	381	381	16-23	16-28	16-33	16-29
400	16	580	580	620	595	515	525	550	539.8	310	406	406	16-28	16-31	16-36	16-29
450	18	640	640		635	565	585		577.9	330	432	432	20-28	20-31		16-32
500	20	715	715		700	620	650		635	350	457	457.2	20-28	20-31		20-32
600	24	840	840		815	725	770		749.3	390	508	508	20-31	20-38		20-35

매개변수

공칭 압력	공칭 압력	시험압력		작동 온도	적합한 매체
pn(MPa)	DN(mm)	밀봉하다	껍데기	작동 온도	적합한 매체
1.0	40-600	1.1	1.5	200℃ 이하	물, 증기, 기름
1.6		1.76	2.4	200℃ 이하	물, 증기, 기름
2.5		2.75	3.8	100℃ 이하	석유, 가스
