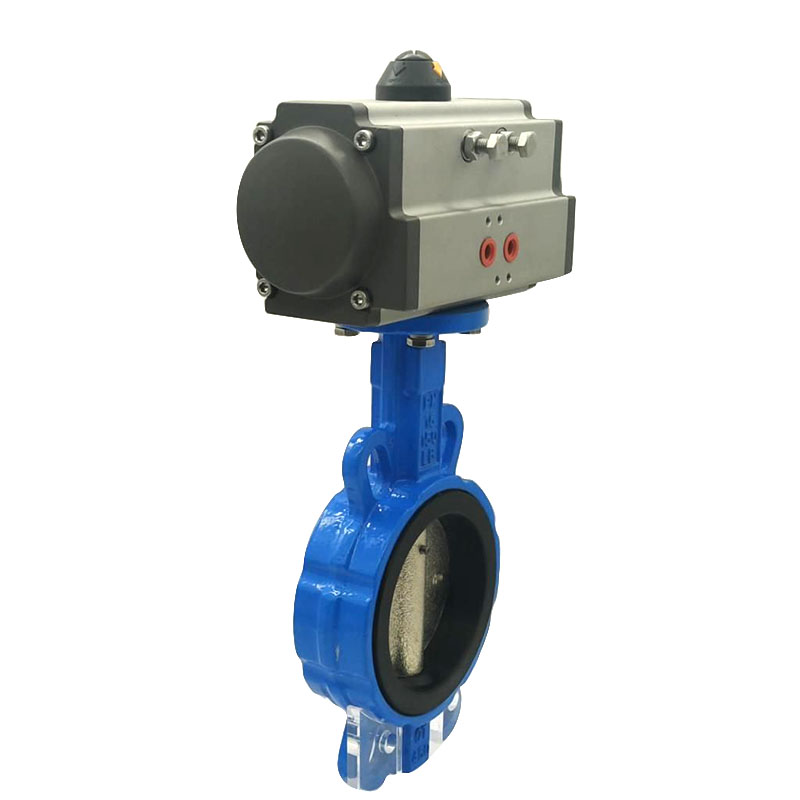

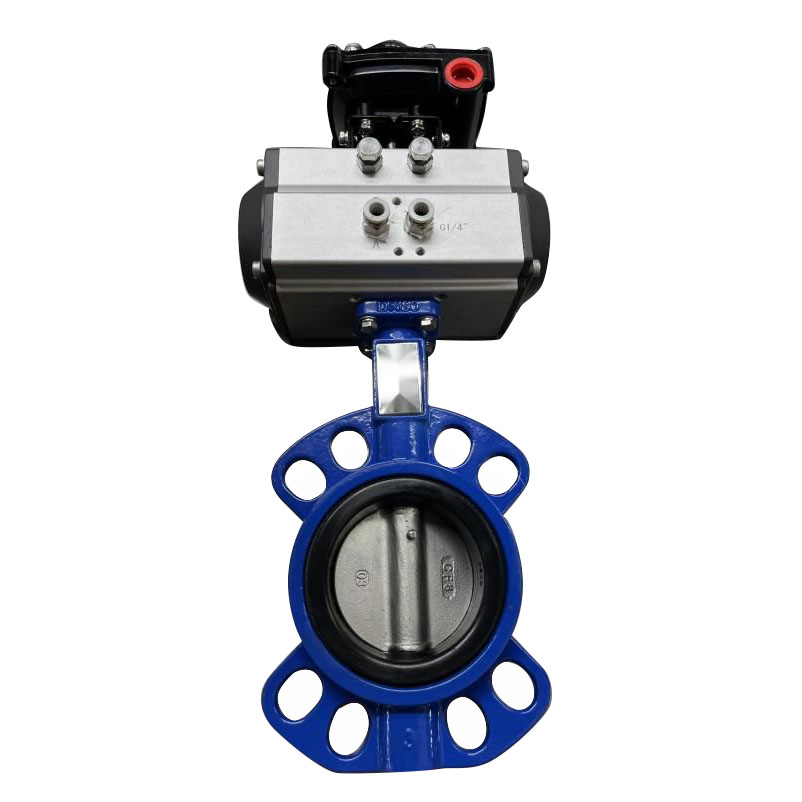

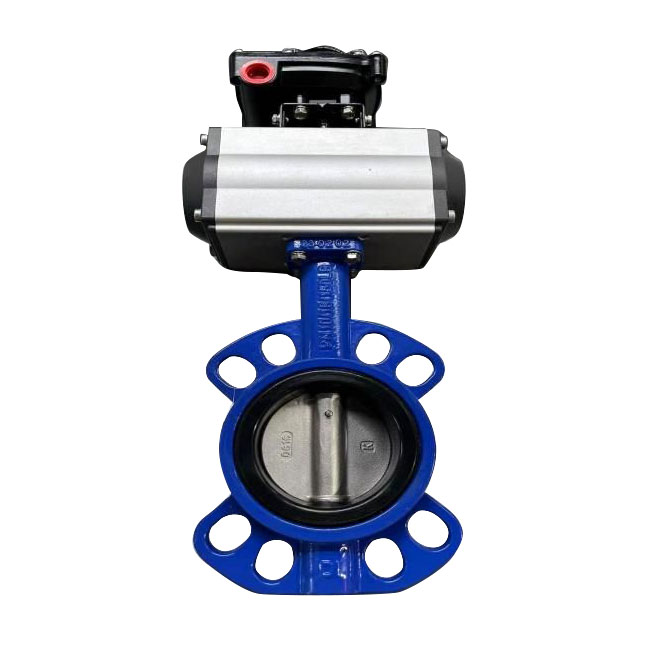

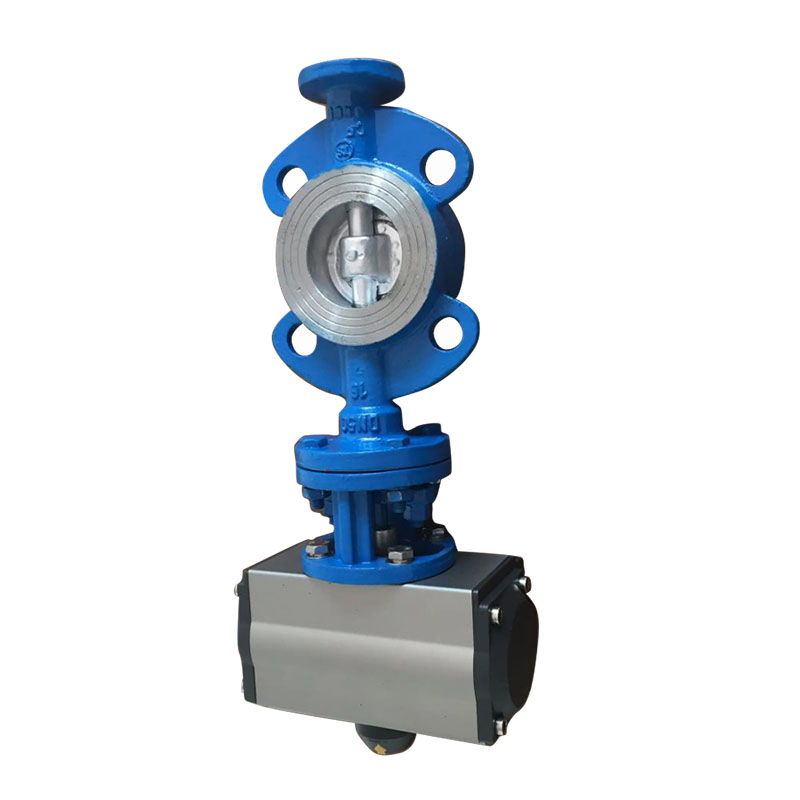

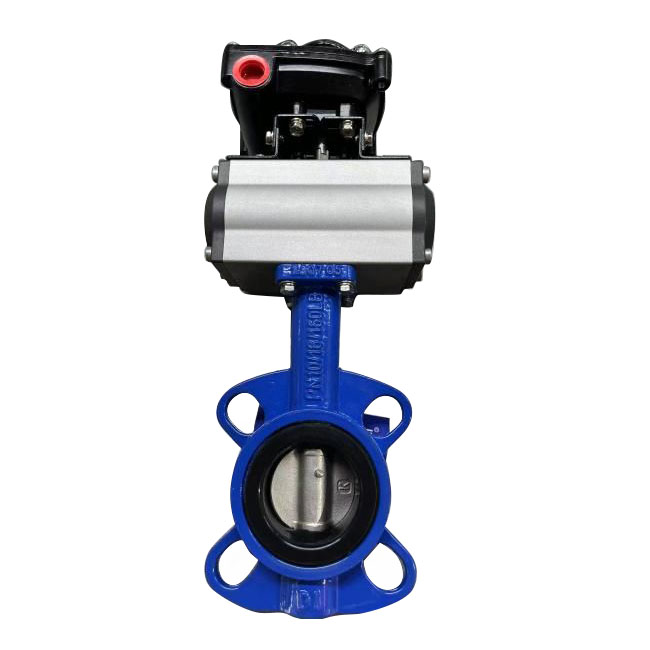

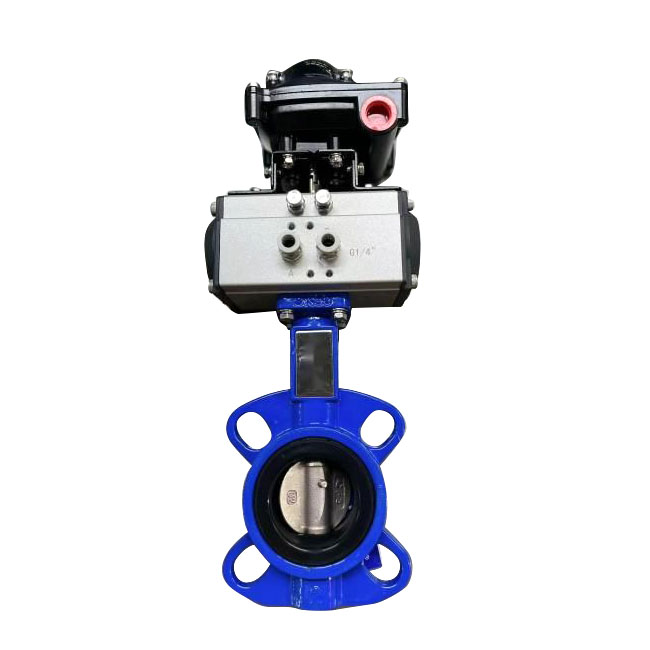

공압 웨이퍼 버터플라이 밸브
FYL의 공압 웨이퍼 버터플라이 밸브는 산업용 유체 제어 응용 분야를 위해 특별히 설계되었습니다. 정밀 제조 기술과 고급 소재 선택의 이점을 활용하여 높은 운영 효율성과 장기적인 안정성을 모두 제공하므로 광범위한 미디어 및 운영 환경에 널리 적응할 수 있습니다. 공압식 액추에이터로 구동되는 이 밸브는 정확하고 반응성이 뛰어난 작동을 제공하여 자동화 제어 시스템에 원활하게 통합됩니다. 또한 웨이퍼 스타일 구조는 편리하고 공간 절약형 설치를 보장하는 동시에 누출 없는 차단을 달성할 수 있는 안정적인 밀봉 성능을 제공합니다.
문의 보내기
제품 설명
공압식 웨이퍼 버터플라이 밸브는 광범위한 산업 응용 분야에서 유체 흐름을 제어하기 위한 다재다능하고 안정적인 솔루션입니다. 정밀 엔지니어링과 고품질 재료로 제작된 이 밸브는 효율적인 성능과 내구성을 결합합니다. FYL의 공압식 웨이퍼 버터플라이 밸브는 일관된 성능과 긴 서비스 수명으로 전 세계 엔지니어들의 신뢰를 받고 있습니다.
주요 특징
공압 작동
이 버터플라이 밸브에는 공압식 액추에이터가 장착되어 있어 유체 흐름을 정밀하고 신속하게 제어할 수 있습니다. 원활한 작동을 보장하며 원활한 프로세스 제어를 위해 자동화 시스템에 통합될 수 있습니다. 당사의 공압 웨이퍼 버터플라이 밸브는 복동 및 스프링 리턴 구성을 모두 지원합니다.
웨이퍼 디자인
밸브는 공간 절약형 웨이퍼 설계를 갖추고 있어 플랜지 사이에 쉽게 설치할 수 있습니다. 설치 시간과 비용을 줄이면서 안전하고 누출 없는 연결을 보장합니다. FYL의 공압 웨이퍼 버터플라이 밸브는 PN10, PN16 및 ANSI 150 플랜지와 호환됩니다.
다양한 애플리케이션
물, 공기, 가스 및 일부 부식성 유체를 포함한 다양한 매체에 적합합니다. 견고한 구조로 인해 화학, 제약, 식품 가공 등과 같은 산업에서 사용하기에 이상적입니다. FYL의 공압 웨이퍼 버터플라이 밸브는 특정 공정 요구 사항에 맞게 조정됩니다.
기밀 밀봉
버터플라이 밸브는 닫혀 있을 때 기밀 밀봉 기능을 제공하여 중요한 공정에서 누출을 방지하고 오염 위험을 최소화하도록 설계되었습니다. 당사의 공압 웨이퍼 버터플라이 밸브는 ISO 5208 Rate A 누출 표준을 충족합니다.
고품질 소재
스테인레스 스틸, 탄소강 또는 기타 부식 방지 합금과 같은 내구성이 뛰어난 소재로 제작되어 긴 수명과 열악한 환경에 대한 저항성을 보장합니다. FYL은 공압식 웨이퍼 버터플라이 밸브용 연성철, CF8, CF8M 및 WCB를 포함한 본체 재료를 제공합니다.
쉬운 유지보수
밸브 설계는 빠르고 간단한 유지 관리를 용이하게 하여 가동 중지 시간과 관련 비용을 줄여줍니다. 공압식 웨이퍼 버터플라이 밸브의 시트 교체는 액추에이터를 제거하지 않고도 수행할 수 있습니다.
위치 표시기
시각적 위치 표시기가 밸브에 통합되어 있어 작업자가 밸브 상태를 한눈에 모니터링할 수 있습니다. 공압식 웨이퍼 버터플라이 밸브에 대한 원격 피드백을 위해 옵션 근접 센서를 사용할 수 있습니다.
넓은 크기 범위
다양한 파이프라인 요구 사항을 수용할 수 있도록 다양한 크기로 제공되므로 특정 애플리케이션과의 호환성을 보장합니다. FYL의 공압 웨이퍼 버터플라이 밸브 범위는 DN50~DN600(2~24인치)입니다.
기술적 장점
FYL의 공압 웨이퍼 버터플라이 밸브에는 여러 가지 엔지니어링 발전이 통합되어 있습니다. 스템 씰링 시스템은 3중 O-링을 사용하여 외부 누출을 방지합니다. 디스크 프로파일은 낮은 흐름 저항에 최적화되어 밸브 전체의 압력 강하를 줄입니다. 당사의 공압 웨이퍼 버터플라이 밸브는 또한 안전성을 강화하기 위해 파열 방지 스템 설계를 특징으로 합니다. 모든 장치는 배송 전에 100% 압력 테스트와 시트 누출 검사를 거칩니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 크기 범위 | DN50 - DN600(2" ~ 24") |
| 본체 재질 | 연성철, CF8(SS304), CF8M(SS316), WCB 탄소강 |
| 디스크 재질 | SS304, SS316, 듀플렉스 2507, 알루미늄 청동 |
| 시트 재질 | EPDM, NBR, Viton, PTFE, 실리콘 |
| 압력 등급 | PN10, PN16, 클래스 150 |
| 액추에이터 유형 | 복동 또는 스프링 복귀(안전 장치 열림/닫힘) |
| 제어 신호 | 4-20mA, 0-10V(포지셔너 포함) 또는 솔레노이드 밸브 포함 On-Off |
| 온도 범위 | 시트 재질에 따라 -20°C ~ +200°C |
매개변수
|
쉘 테스트(MPa) |
1.5MPa、2.4MPa、3.0MPa |
|
씰 테스트(MPa) |
1.1MPa、1.76MPa、2.2MPa |
|
작업 |
핸드 휠, 공압, 전기, 웜기어 |
|
적용 가능한 매체 |
물, 하수, 바닷물, 공기, 증기 |
| 크기 | 차원 연결 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | H | H1 | ΦD | ΦD1 | n-- Φd | L | |||
| PN10 | PN16 | PN10 | PN16 | ||||||
| DN50 | 168 | 131 | 70 | 125 | 125 | 97 | 4-20 | 4-20 | 42 |
| DN65 | 219 | 148 | 72 | 145 | 145 | 112 | 4-20 | 4-20 | 45 |
| DN80 | 249 | 155 | 90 | 160 | 160 | 127 | 4-20 | 4-20 | 45 |
| DN100 | 274 | 171 | 108 | 180 | 180 | 160 | 4-20 | 4-20 | 52 |
| DN125 | 274 | 193 | 120 | 210 | 210 | 188 | 4-20 | 4-20 | 55 |
| DN150 | 355 | 210 | 134 | 240 | 240 | 216 | 4-23 | 4-23 | 56 |
| DN200 | 417 | 246 | 166 | 295 | 295 | 268 | 4-23 | 4-23 | 61 |
| DN250 | 452 | 282 | 206 | 350 | 355 | 330 | 4-23 | 4-26 | 66 |
| DN300 | 585 | 311 | 234 | 400 | 410 | 384 | 4-23 | 4-26 | 77 |
| DN350 | 685 | 345 | 265 | 460 | 470 | 422 | 4-23 | 4-26 | 77 |
| DN400 | 743 | 377 | 297 | 515 | 525 | 473 | 4-26 | 4-30 | 86 |
| DN450 | 857 | 412 | 331 | 565 | 585 | 526 | 4-26 | 4-30 | 104 |
| DN500 | 935 | 440 | 361 | 620 | 650 | 577 | 4-26 | 4-33 | 130 |
맞춤형 서비스(OEM/ODM)
Tianjin Fuyaolai Technology Co., Ltd.는 공압 웨이퍼 버터플라이 밸브에 대한 포괄적인 OEM 및 ODM 서비스를 제공합니다. 우리 엔지니어링 팀은 귀하의 도면이나 특정 요구 사항을 기반으로 맞춤형 솔루션을 개발할 수 있습니다. 사용자 정의 옵션에는 다음이 포함됩니다.
- 특수 액추에이터 장착 브래킷(Namur 또는 VDI/VDE 3845 표준)
- Halar, PFA 또는 무전해 니켈 도금을 포함한 맞춤형 디스크 코팅
- 단열 파이프라인 또는 저온 서비스 용도를 위한 확장된 넥
- 귀하의 브랜드 아이덴티티를 담은 개인 라벨링 및 맞춤형 포장
- 부식성이 높은 환경을 위한 특수 합금 소재
우리 기술자들은 고객과 긴밀히 협력하여 모든 공압 웨이퍼 버터플라이 밸브가 정확한 적용 요구 사항을 충족하는지 확인합니다. 우리는 중동, 동남아시아 및 유럽의 고객을 위한 OEM 프로젝트를 성공적으로 수행했습니다.
인증 및 품질 보증
FYL의 공압 웨이퍼 버터플라이 밸브는 엄격한 품질 관리 시스템에 따라 제조됩니다. 우리의 인증은 다음과 같습니다:
- ISO 9001:2015 인증 품질 경영 시스템
- 유럽 시장용 CE 인증(PED 2014/68/EU)
- 위험 지역에 대한 ATEX 선택적 인증(영역 2 및 영역 22)
- 식수 응용 분야에 대한 WRAS 승인
- 특정 구성에 대한 API 607 화재 안전 테스트
모든 공압식 웨이퍼 버터플라이 밸브는 배송 전에 쉘 테스트, 시트 누출 테스트 및 액추에이터 기능 테스트를 거칩니다. 테스트 보고서는 요청 시 제공됩니다.
애프터 서비스 및 배송
사전 판매 지원
우리 팀은 긴급하고 소규모 요청에 대해 연중무휴 온라인 견적 서비스를 제공합니다. 공압식 웨이퍼 버터플라이 밸브에 대한 제품 기술 상담, 제품 소개 및 시연, 제품 설계 및 고객 요구에 따른 완벽한 솔루션을 수행합니다.
판매 서비스
우리는 생산 진행 상황을 추적하고 적시에 고객에게 피드백을 제공합니다. 공압 웨이퍼 버터플라이 밸브 주문에 대해 주간 생산 사진 및 검사 비디오를 공유할 수 있습니다.
애프터 서비스
고객이 제품에 만족하는지 확인하고 설치 중 문제를 해결합니다. FYL은 모든 공압 웨이퍼 버터플라이 밸브 제품에 대해 12개월 보증을 제공하며 평생 원격 기술 지원과 10년 이상 예비 부품 가용성을 제공합니다.
운송 및 물류
우리는 해상, 항공, 철도를 통해 전 세계 60개국 이상으로 배송합니다. 각 공압식 웨이퍼 버터플라이 밸브는 부식 방지 필름과 건조제가 포함된 합판 케이스를 사용하여 안전하게 포장됩니다. 표준 리드타임은 15~25일입니다. OEM 주문에는 일반적으로 4~6주가 소요됩니다. 모든 배송에 대해 실시간 추적 정보가 제공됩니다.
자주 묻는 질문(FAQ)
Q1: FYL 공압 웨이퍼 버터플라이 밸브의 표준 누출율은 얼마입니까?
A: 당사의 공압식 웨이퍼 버터플라이 밸브는 정격 압력에서 ISO 5208 등급 A(눈에 보이는 누출 제로)를 달성합니다. 소프트 시트 설계의 경우 양방향 흐름 방향에서 완벽한 차단을 보장합니다.
Q2: 밸브를 기존 PLC 시스템과 통합할 수 있습니까?
답: 그렇습니다. 우리는 Namur 솔레노이드 밸브, 4-20mA 포지셔너 및 Siemens, Allen-Bradley 및 기타 주요 컨트롤러와 호환되는 피드백 장치를 제공합니다. 공압 웨이퍼 버터플라이 밸브는 자동화가 가능합니다.
Q3: 일반적인 유지보수 간격은 얼마나 됩니까?
A: 정상적인 작동 조건에서는 6개월마다 육안 검사를 수행하는 것이 좋습니다. 공압식 액츄에이터에는 주기적인 윤활이 필요합니다. 당사의 공압식 웨이퍼 버터플라이 밸브 설계를 통해 파이프라인에서 밸브를 제거하지 않고도 시트를 신속하게 교체할 수 있어 가동 중지 시간이 최소화됩니다.
Q4: 방폭 버전도 제공합니까?
A: 예, 위험 지역(가스 구역 1 및 2, 먼지 구역 21 및 22)용 ATEX 및 IECEx 인증 액추에이터와 액세서리를 공급합니다. 공압식 웨이퍼 버터플라이 밸브를 주문할 때 요구 사항을 지정하십시오.
Q5: 맞춤 크기의 최소 주문 수량은 얼마입니까?
A: 표준 크기의 경우 MOQ는 재고 품목에 대해 1개입니다. 듀플렉스 스테인리스 스틸 또는 특수 코팅과 같은 OEM 재료의 경우 MOQ는 일반적으로 5~10개입니다. 우리는 공압 웨이퍼 버터플라이 밸브의 시험 주문에 유연하게 대응합니다.
Q6: 보증 기간은 얼마나 되나요?
A: FYL은 배송일로부터 모든 공압 웨이퍼 버터플라이 밸브 제품에 대해 12개월 보증을 제공합니다. 결함이 있는 부품은 무료로 교체해 드립니다. 제품 수명 기간 동안 기술 지원이 제공됩니다.
