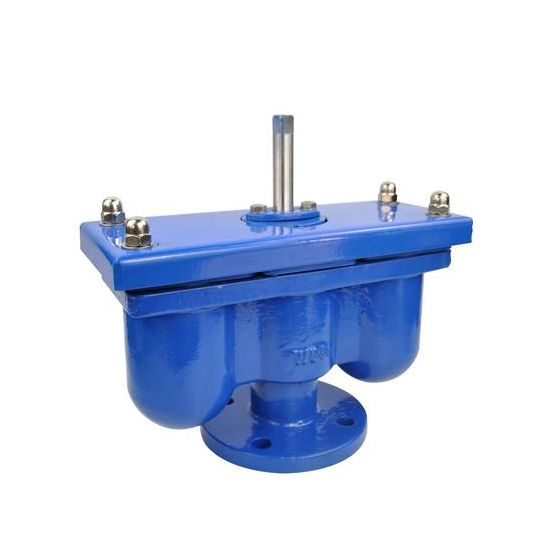

이중 볼 공기 배출 밸브

그만큼이중 볼 공기 배출 밸브~에서FYL안정적인 가스 배출, 음압 보호 및 에너지 효율적인 작동이 필요한 수도관용으로 설계된 고성능 공기 밸브입니다. 수년간의 업계 경험을 지닌 유압기계 전문 제조업체로서,FYL고품질 소재, 정밀 엔지니어링, 경쟁력 있는 가격을 결합하여 현대적인 물 공급, 난방 및 산업 시스템의 요구 사항을 충족하는 제품을 제공합니다.

기존의 단일 구멍 공기 방출 밸브와 달리 FYL의 이중 볼 설계는 배기 용량을 크게 늘리고 시스템 효율성을 향상시키며 부압으로 인한 파이프라인 파열을 적극적으로 보호합니다.

이중 볼 공기 배출 밸브의 작동 방식

작동 원리를 이해하면 응용 분야에 적합한 밸브를 선택하는 데 도움이 됩니다. FYL 이중 볼 공기 배출 밸브는 파이프라인 내부의 물과 공기 역학을 기반으로 자동으로 작동합니다.

1. 초기 공기 방전(시동)

When the pipeline is first filled with water, the valve stem is turned counterclockwise. The stem rises together with the valve, allowing trapped air to enter the body cavity under water pressure. This air is then expelled through the exhaust nozzle. Once the air is removed, water fills the cavity, causing the stainless steel float to rise due to buoyancy. 플로트가 배기 노즐을 막아서자동 자가 밀봉 .

2. 정상 작동(연속 공기 방출)

정상적인 파이프라인 작동 중에는 압력을 받는 물에서 소량의 공기가 지속적으로 배출됩니다. 이 공기는 밸브 본체 구멍의 상단에 축적됩니다. 공기가 쌓이면 플로트가 밀봉 위치에서 떨어져 배기 노즐이 열립니다. 축적된 공기가 배출되고 플로트는 즉시 원래 위치로 돌아가 노즐을 다시 밀봉합니다.

✅ 핵심 포인트: 정상적인 작동 조건에서는 밸브가 열린 상태로 유지되고 플로트가 반복적으로 열리고 닫혀 수동 개입 없이 지속적으로 공기를 방출합니다.

3. 음압 보호(안전 기능)

파이프라인 내부에 음압이 발생하는 경우(예: 펌프 종료, 급속 배수 또는 파이프 파열 중) 이중 볼 공기 배출 밸브가 자동으로 열립니다.빠르게 공기를 흡입. 이는 파이프라인 붕괴나 파열을 방지하여 비용이 많이 드는 손상으로부터 전체 시스템을 보호합니다.

FYL 이중 볼 공기 배출 밸브를 선택하는 이유는 무엇입니까?

1. 대폭 늘어난 배기량

단일 구멍 공기 배출 밸브와 비교하여 이중 볼 설계는 다음을 제공합니다.몇 배 더 큰 배기 용량. 일반 이중 구멍 밸브와 비교해도 FYL의 이중 볼 공기 방출 밸브는 더 높은 효율성을 유지하여 흐름 저항, 소음 및 파이프 부식을 유발하는 공기 주머니를 줄입니다.

2. 저항 감소를 통한 에너지 절약

파이프라인에 공기가 갇히면 마찰 손실이 증가하고 펌프가 더 열심히 작동하게 됩니다. FYL 이중 볼 공기 배출 밸브는 지속적으로 공기를 제거함으로써 시스템 저항을 줄이고 펌프 에너지 소비를 낮추며 다음을 달성하는 데 도움이 됩니다.장기적인 에너지 절약 .

3. 자동 음압 보호

많은 공기 밸브는 공기만 방출합니다. FYL 이중 볼 공기 배출 밸브는 다음과 같이 발전합니다.자동으로 공기를 흡입음압이 감지되면. 이 양방향 기능(방출 + 흡입)은 금속 또는 플라스틱 파이프라인을 붕괴시킬 수 있는 진공 상태를 방지합니다.

4. 긴 수명을 위한 내구성 있는 구조

• 스테인레스 스틸 플로트 볼 - 부식 방지, 안정적인 부력
• RF 플랜지 연결 – BS, ASME, JIS, DIN 표준과 호환 가능
• 넓은 압력 범위 – PN10, PN16, PN25
• 온도 범위 – 0°C ~ 80°C, 냉수 및 온수에 적합

5. 입증된 제조 품질

FYL has spent years developing hydraulic machinery, continuously innovating in product quality, variety, and post-sales service. 정밀한 치수 제어부터 엄격한 테스트까지, 각각의 이중 볼 공기 방출 밸브는 수년 동안 안정적으로 작동하도록 제작되었습니다.

기술 사양

치수(mm)

참고: 치수는 표준 플랜지 드릴링을 따릅니다. 요청 시 맞춤형 크기가 제공됩니다.

일반적인 응용 분야

FYL 이중 볼 공기 배출 밸브는 다음 분야에서 널리 사용됩니다.

• 지자체 급수 파이프라인 - 에어 록 및 압력 서지 방지
• 난방 및 지역 난방 시스템 - 지속적으로 용해된 공기를 배출합니다.
• 산업용 수처리 플랜트 – 펌프 및 필터 보호
• 관개 시스템 – 꾸준한 흐름 유지
• 화재 예방 수자원 네트워크 - 시스템 준비 보장
• 펌프 토출 라인 - 펌프 정지 중 진공 형성을 방지합니다.

비교: 더블 볼과 싱글 볼 공기 방출 밸브

설치 및 유지 관리 팁

최적의 성능을 보장하려면:

1. 공기가 자연적으로 축적되는 파이프라인의 높은 지점에 설치하십시오.
2. 밸브 스템이 위쪽을 향하도록 수직으로 설치하십시오.
3. 시스템을 종료하지 않고도 쉽게 유지 관리할 수 있도록 차단 밸브 업스트림을 사용하십시오.
4. 플로트와 씰링 표면에 잔해물이나 마모가 있는지 정기적으로 점검하십시오(6~12개월마다 권장).
5. 배기 노즐 위에 절연을 하지 마십시오. 항상 공기 배출을 위해 자유롭게 유지하십시오.

왜 FYL과 파트너가 되어야 할까요?

• 완전한 다양성 - 다양한 크기 및 압력 등급 사용 가능
• 고품질 + 저렴한 가격 - 공장직접 제조 장점
• 전문 제조업체 – 수년간 유압 기계에 주력
• 지속적인 혁신 – 시장 피드백을 기반으로 정기적인 개선
• 즐거운 협력 – 세심한 서비스, 정시 배송, 명확한 의사소통

문의 보내기

FYL의 이중 볼 공기 배출 밸브로 파이프라인 효율성을 향상시킬 준비가 되셨습니까?문의하기귀하의 필수 항목:

• 크기(DN)
• 압력 등급(PN10/16/25)
• 플랜지 표준(BS, ASME, JIS, DIN)
• 수량
• 신청 내용

경쟁력 있는 견적과 기술 지원을 통해 24시간 이내에 응답해 드리겠습니다.

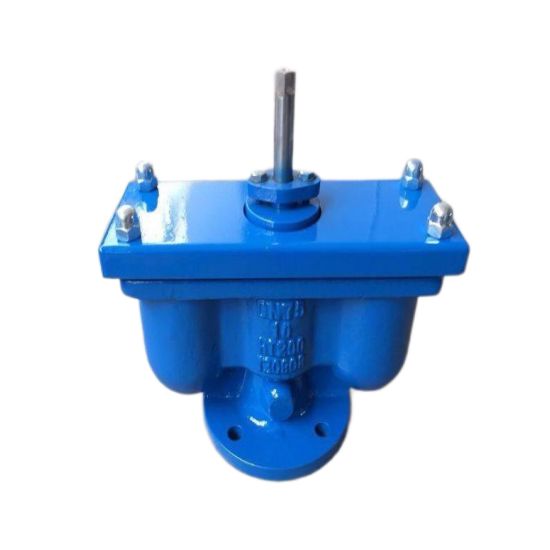

간단한 사진

제품 사양

압력 등급: PN10/PN16/PN25

작동 매체: 온수 및 냉수

작동 온도: 0°C~80°

스테인레스 스틸 플로트 볼

끝 연결: RF 플랜지

학사/ASME/JIS/DIN

치수(mm)
