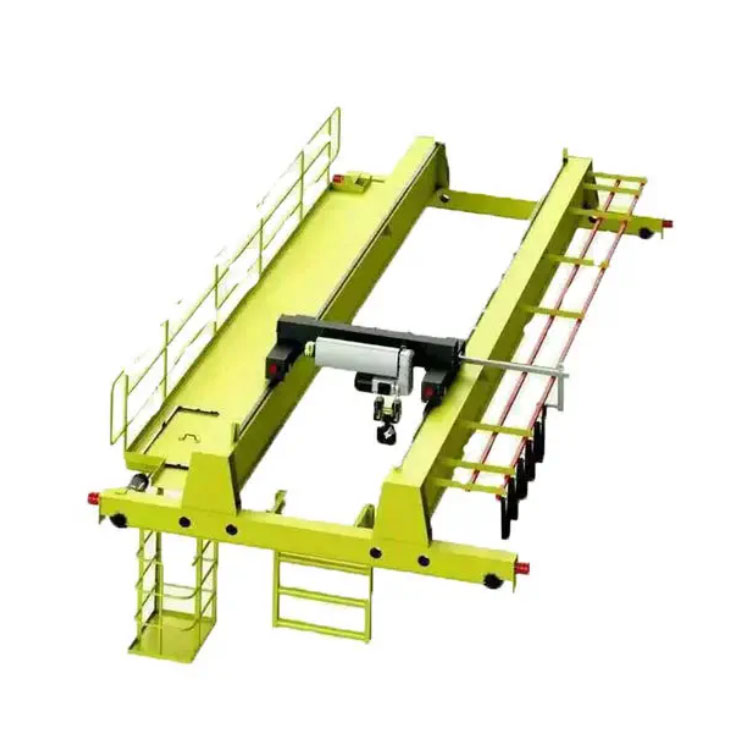

브리지 크레인(천정 크레인) - 실제 운영 및 유지 관리 가이드

그만큼브리지 크레인—일반적으로 오버헤드 크레인 또는 "이동식 크레인"으로 알려진 — 산업 작업장에서 가장 중요한 자재 취급 장비로 작업장 기둥 전체에 걸쳐 매일 무거운 물건을 들어 올리는 작업을 처리합니다. 이는 높은 고도의 운영 위험과 높은 빈도의 사용을 결합합니다. 작동상의 실수나 유지 관리 부족으로 인해 하중 낙하, 충돌 또는 감전과 같은 심각한 사고가 발생할 수 있습니다.

교대 전 3분 점검 의무화(인명 구조 단계)

즉시 전원을 켜지 마십시오! 기계적 고장의 80%는 시동 전에 경고 신호를 나타냅니다. 먼저 육안 검사를 수행하십시오.

1. 활주로 레일 및 엔드 트럭(머리 위 사각지대)

• 레일 표면에 기름 얼룩, 얼음/성애 또는 느슨한 볼트가 있는지 확인하세요(특히 겨울철에 중요).

• 엔드 트럭의 범퍼 쿠션(고무 또는 유압)을 검사하십시오. 이는 충돌 충격에 대한 최후의 방어선입니다.

2. 와이어로프 & 후크(가장 치명적인 고장점)

와이어 로프: 한 꼬임 길이(약 6× 로프 직경) 내에서 부러진 와이어를 시각적으로 세십시오. 부러진 와이어가 10%를 초과하거나 "새장" 왜곡 또는 7%를 초과하는 직경 감소가 보이는 경우 교체를 위해 즉시 보고하십시오.
후크: 안전 걸쇠(미끄럼 방지 장치)가 자유롭게 튀어 나오는지 확인하십시오. 손으로 후크를 회전시키십시오. 후크가 막힌 느낌이 들거나 과도한 저항이 있는 경우 스러스트 베어링이 건조한 것이므로 즉시 윤활이 필요합니다.

3. 호이스트 리미트 스위치(웨이트/헬리컬형)

중요 테스트: 리미트 스위치가 작동될 때까지 빈 후크를 위로 들어 올리십시오. 전원은 즉시 차단되어야 합니다. 접촉기에서 "채터링" 소리가 들리지만 모터가 계속 작동하는 경우 리미트 스위치에 결함이 있는 것입니다. 수리될 때까지 작동하지 마세요.

4. 원격 제어/기내 비상 정지

비상 정지 버튼을 누르십시오. 전체 크레인이 정지되어야 합니다. 여전히 움직임이 반응하면 원격 배터리를 즉시 교체하거나 제어 회로를 확인하십시오.

크레인 운전의 "3대 요소" – 꾸준함, 정확함, 빠름

1. 호이스팅 작업(Anti-Two-Blocking Rule)

• 인칭 리프트: 하중을 들어올릴 때 지면 위 20~30cm에서 멈춘 다음 다시 들어 올렸다가 멈추었습니다. 이를 "브레이크 테스트"라고 합니다. 브레이크가 미끄러지지 않고 부하를 유지하는지 확인합니다.

• "역방향 제동"을 엄격히 금지합니다. 끌어올리는 동안 속도를 줄이려면 컨트롤러를 저속 기어로만 다시 이동하십시오. 절대로 낮은/하강 방향으로 직접 밀지 마십시오. 이렇게 하면 기어박스에 심각한 충격이 가해지고 샤프트가 부러질 수도 있습니다.

2. 교량 및 트롤리 이동(하중 흔들림 제거)

• 흔들림 방지 기술: 다리가 움직이기 시작하면 하중이 뒤로 흔들리게 됩니다. 멈출 때 앞으로 흔들립니다.

• 경험 법칙: 부드럽게 가속하고(스윙을 따라가며) 일찍 감속합니다(정지 예상).

• 실용적인 방법: 목표 위치에 접근할 때 컨트롤러를 정지 지점에서 약 1미터 떨어진 중립 위치로 되돌려 크레인이 제자리로 이동하도록 합니다. 이때 하중이 수직으로 매달려 위치 지정이 가장 정확합니다.

• 비상 정지 시 "역전류 제동"을 사용하지 마십시오. 실제 비상 상황이 아닌 이상 항상 전기 제동이 자연스럽게 감속되도록 하십시오. 컨트롤러를 반대 방향으로 갑자기 던지면 주 거더에 과도한 측면 응력이 발생하여 수명이 단축됩니다.

3. 특수조건(편심하중 및 측면당김)

• 절대 금지: 옆으로 당기는 것은 엄격히 금지됩니다. 이는 "10개의 리프트 금지" 규칙을 위반할 뿐만 아니라 트롤리 바퀴가 레일 플랜지에 대해 심하게 마모되어 "레일을 갉아먹거나" 심지어 탈선까지 초래할 수도 있습니다.

• 편심 하중 처리: 하중의 무게 중심이 오프셋된 경우 들어 올리기 전에 무게 중심 바로 위에 후크 위치를 변경해야 합니다. 그렇지 않으면 한쪽의 와이어 로프가 불균형한 응력을 받게 되어 부러지기 쉽습니다.

일반적인 오류에 대한 긴급 문제 해결(운영자 수준 대응)

예정된 유지보수 및 검사 주기(작업장에 게시해야 함)

일일 검사(운영자 책임): 리미트 스위치, 와이어 로프 육안 상태, 후크 안전 걸쇠, 비상 정지 버튼.

주간 점검(팀 리더 책임): 브레이크 간격(정상 범위: 0.5~0.7mm - 1mm를 초과하는 경우 조정이 필요함) 기어박스 오일 레벨(사이트 글라스 중앙에서 볼 수 있음)

월간 검사(유지보수 전기 기술자 책임): 도체 바 컬렉터 마모(카본 브러시 잔여 높이 <5 mm = 교체해야 함), 변색/과열에 대한 주 회로 단자 연결(이것은 과부하의 물리적 증거입니다).

연간 검사(규제 당국의 필수): 정하중시험(정격하중의 1.25배), 동하중시험(정격하중의 1.1배), 주거더 처짐 측정(규정한도를 초과하는 경우 교체 필요).

리깅 커뮤니케이션을 위한 빠른 참조 수신호

• 준비/정지: 팔을 수평으로 뻗고 손바닥이 아래를 향하게 하며 좌우로 흔듭니다.

• 들어올리기: 팔을 위로 뻗어 집게손가락이 하늘을 가리키며 작은 원을 만듭니다.

• 끌어내리기: 팔을 아래로 쭉 뻗고 집게손가락으로 땅을 가리키며 작은 원을 만듭니다.

• 비상 정지: 두 팔을 머리 위로 깍지 낀 채 들어올립니다(모든 동작은 즉시 중단되어야 합니다).

최종 긴급 경고: 정전 구조 및 "2차 감전"

정전으로 인해 부하가 공중에 정지된 경우:

1. 운전자가 수동으로 브레이크를 해제하기 위해 주 대들보에 올라가는 것을 엄격히 금지하세요!

2. 올바른 절차: 제외 구역 설정 → 유지보수 담당자가 수동 핸드크랭크 호이스트 장치(장착된 경우) 또는 유압 잭을 사용하여 브레이크를 안전하게 해제합니다.

3. 탈출 규칙: 운전실에 불이 붙으면 점프하지 마세요. 크레인을 가장 가까운 비상구 지점까지 운전하고 운전실에 제공된 안전 로프/하강 장치를 사용하세요.

마지막 말: 오버헤드 크레인은 "항공 화물 처리기"입니다. 무거운 짐을 두려워하지 않고 충격 충격과 금속 피로를 두려워합니다. 부드러운 시동/정지 및 정기적인 오일 교환은 첨단 충돌 방지 시스템보다 훨씬 효과적입니다. 매번 하강하기 전에 두 번째 살펴보고 다시 확인하는 것은 자신의 삶에 바칠 수 있는 가장 큰 존경입니다.
