버터플라이 밸브 소개

버터플라이 밸브온-오프 또는 변조 서비스에 널리 사용되는 1/4회전 밸브입니다. 이 제품은 가볍고 설치 면적이 작으며 비용이 저렴하고 작동이 빠르며 오리피스 크기가 큽니다. "나비"는 막대에 연결된 디스크입니다. 밸브가 열리면 디스크가 회전하여 유체가 통과할 수 있습니다. 로드가 디스크를 흐름 방향에 수직인 위치로 1/4만큼 회전시키면 닫힙니다. 이 기사에서는 버터플라이 밸브의 작동 방식, 다양한 유형의 버터플라이 밸브, 이러한 밸브에 사용할 수 있는 작동 옵션 등에 대해 알아봅니다.

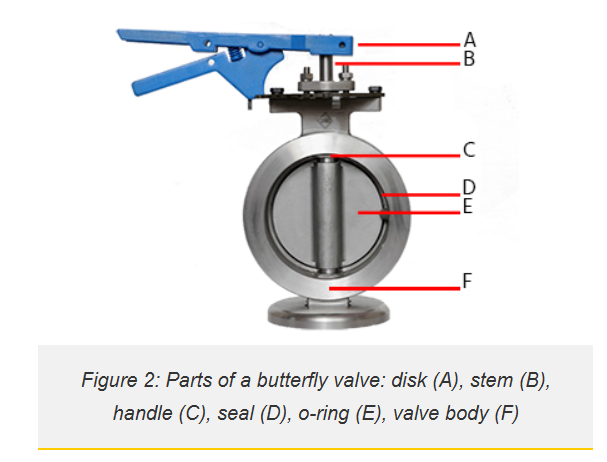

작동 원리버터플라이 밸브는 구조가 비교적 간단합니다. 그림 2는 버터플라이 밸브의 주요 구성 요소인 몸체, 씰, 디스크 및 스템을 보여줍니다. 버터플라이 밸브의 디스크(그림 2 E 표시)는 연결된 배관의 중심과 정렬되고 스템(그림 2 B 표시)은 밸브 외부의 액추에이터 또는 핸들에 연결됩니다. 닫힌 위치에서 디스크는 그림 2에 표시된 것처럼 흐름에 수직이며 밸브 시트에 대해 밀봉됩니다(그림 2의 D 레이블). 스템 패킹의 O-링(그림 2 C 표시)은 스템을 따라 누출되는 것을 방지합니다. 액추에이터 또는 핸들이 버터플라이 밸브 스템을 90° 회전하면 디스크도 90° 회전하여 흐름과 평행하게 됩니다. 부분 회전을 통해 흐름을 조절하거나 비례적으로 조절할 수 있습니다.

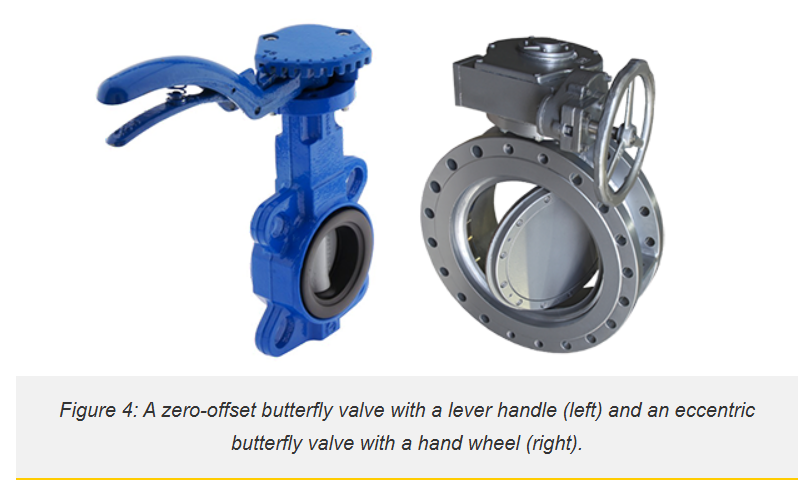

버터플라이 밸브 유형버터플라이 밸브는 다양한 디자인으로 제공되며 각각 특정 용도와 압력 범위에 사용됩니다. 버터플라이 밸브는 디스크 클로저 설계, 연결 설계 및 작동 방법에 따라 분류될 수 있습니다. 디스크 클로저 설계버터플라이 밸브는 디스크 중심선과 밸브 시트의 표면 각도에 ​​대한 스템의 위치에 따라 동심 또는 편심이 될 수 있습니다. 동심버터플라이 밸브의 가장 기본적인 설계는 중심 또는 동심 버터플라이 밸브입니다. 스템은 디스크의 중심선을 통과하고 시트는 밸브 본체의 내경 주변부입니다(왼쪽 그림 4). 이러한 제로 오프셋 밸브 설계는 효율적인 밀봉이 고무 시트의 유연성에 의존하기 때문에 탄력적 장착형으로 알려져 있습니다. 닫힐 때 디스크는 90° 회전하는 동안 약 85°에서 먼저 시트와 접촉합니다. 동심 버터플라이 밸브는 저압 범위에 적합합니다.
