체크 밸브의 유형은 무엇입니까?

유체 제어 시스템에서밸브를 점검하십시오미디어의 역류를 방지하고 유체의 단방향 흐름을 보장 할 수 있습니다. 이 매우 실용적인 밸브는 각각 고유 한 구조적 및 기능적 특성을 가진 다양한 응용 분야 및 요구에 따라 다양한 유형으로 설계되었습니다.

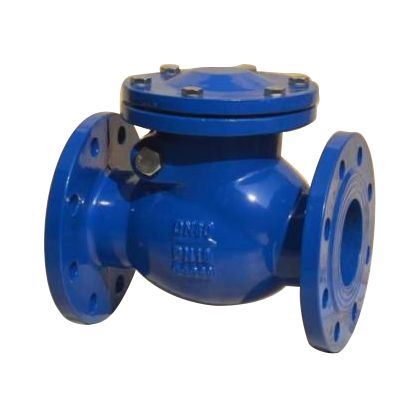

1. 스윙 체크 밸브

밸브 디스크스윙 체크 밸브디스크 모양이며 밸브 시트 채널의 회전 샤프트 주위에서 회전하여 열리고 닫힙니다. 밸브의 내부 채널이 간소화되므로 유량 저항은 비교적 작으므로 유량이 낮고 유량 상태가 낮은 대규모 구경의 경우에 특히 적합합니다. 그러나 맥동 흐름에는 적합하지 않습니다. 맥동 흐름의 경우, 밀봉 성능은 다른 유형의 체크 밸브만큼 좋지 않을 수 있습니다.

스윙 체크 밸브는 다른 밸브 구경에 따라 단일 플랩 유형, 이중 플랩 유형 및 멀티 플랩 유형으로 나눌 수 있습니다.

2. 체크 밸브를 들어 올립니다

리프트 체크 밸브의 밸브 디스크는 밸브 본체의 수직 중심선을 따라 슬라이딩하여 열리고 닫습니다. 그것은 소형 구조와 비교적 큰 유체 저항 계수를 가지며, 고압 및 소형 구경의 경우에 잘 작동합니다. 리프트 체크 밸브의 설치 방법은 다릅니다. 이 기능에 따르면, 수직 리프트 체크 밸브와 수평 리프트 체크 밸브로 세분화 할 수도 있습니다. 전자는 수직 파이프 라인에 더 적합하지만 후자는 수평 파이프 라인에서 일반적입니다.

3. 축 흐름 체크 밸브

축 방향 흐름 체크 밸브는 중간 흐름의 힘에 의존하여 밸브 디스크를 밀어 축을 따라 이동하여 빠른 폐쇄를 달성하는 특수 유형의 체크 밸브입니다. 이 밸브는 석유 화학과 같은 산업, 특히 빠른 응답, 저압 손실 및 저음이 필요한 경우에 널리 사용됩니다. 가혹한 근무 조건에 더 적합합니다.

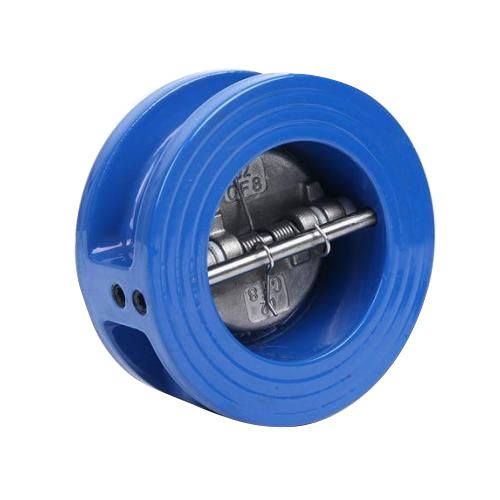

4. 나비 체크 밸브

그만큼나비 체크 밸브독특한 나비 밸브 디스크의 이름을 따서 명명되었습니다. 밸브는 열릴 때 흐름 영역이 넓고 유체 저항을 줄이며 간단한 구조, 가벼운 무게 및 쉽게 설치됩니다. 다양한 유체 제어 시스템에서 널리 사용됩니다.

위의 4 개는 더 일반적인 유형입니다밸브를 점검하십시오. 물론 압축 체크 밸브 및 파이프 라인 체크 밸브와 같은 다른 특수 유형의 체크 밸브가 있으며, 이는 일반적으로 특정 응용 프로그램 요구 사항에 따라 설계되었으며 특수 상황의 요구를 더 잘 충족시킬 수 있습니다.
