나비 밸브를 측정하는 방법

나비 밸브유체 흐름을 조절하기 위해 산업 및 국내 응용 분야에서 널리 사용됩니다. 적절한 설치, 배관 시스템과의 호환성 및 최적의 성능을 보장하는 데 나비 밸브를 올바르게 측정하는 것이 중요합니다. 다음은 나비 밸브 측정을위한 단계별 안내서입니다.

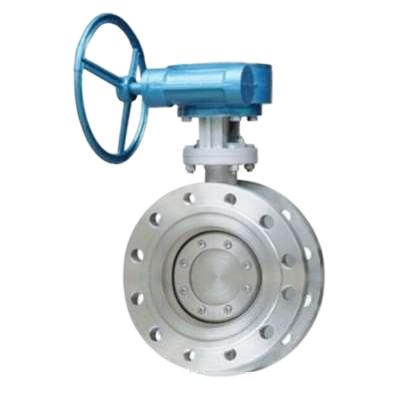

1. 측정 할 구성 요소를 이해하십시오

측정하기 전에 치수가 필요한 나비 밸브 부분에 익숙해 지십시오.

- 밸브 바디 : 디스크와 시트가 들어있는 메인 하우징.

- 디스크 : 유체 흐름을 제어하기 위해 회전하는 원형 플레이트.

- 시트 : 디스크와 밸브 본체 사이의 밀봉 표면.

- 줄기 : 디스크에 연결된 샤프트는 액추에이터에서 움직임을 전달합니다.

- 플랜지 : 밸브와 파이프 라인 사이의 연결 지점.

2. 도구가 필요합니다

- 테이프 또는 캘리퍼 측정

- 참조 사양 또는 데이터 시트

- 파이프 크기 게이지 (선택 사항)

3. 측정 단계 a나비 밸브

a) 밸브 크기를 결정하십시오

- 공칭 직경 (DN) : 파이프의 내부 직경 측정 밸브가 설치됩니다. 밸브의 크기는 파이프의 공칭 직경과 일치해야합니다.

- 밸브 보어 : 파이프 보어와 일치하는지 확인하기 위해 완전히 열릴 때 밸브의 내부 직경을 측정합니다.

b) 대면 거리를 측정합니다

-대면 거리 : 밸브 본체의 두 플랜지 (또는 끝) 사이의 거리를 측정합니다. 이는 밸브가 파이프 라인 시스템 내에 맞는지 확인하는 데 중요합니다.

c) 플랜지 치수를 측정합니다

- 플랜지의 외경 (OD)을 측정하십시오.

- 볼트 원의 직경 (BCD)을 점검하십시오. 볼트 구멍의 중심 지점으로 형성된 원의 직경.

- 볼트 구멍을 세고 측정하십시오. 구멍 수와 직경을 확인하십시오.

d) 밸브 디스크를 측정하십시오

- 밸브 디스크의 직경을 측정하십시오. 완전히 열 때 파이프 또는 피팅의 내부 직경을 방해하지 않도록하십시오.

e) 줄기 길이와 직경을 점검하십시오

- 밸브 스템의 길이를 측정하여 액추에이터 또는 핸들 요구 사항에 맞는지 확인하십시오.

- 액추에이터 또는 수동 연산자와의 호환성을 보장하기 위해 줄기 직경을 측정하십시오.

f) 클리어런스를 점검하십시오

- 핸들 또는 액추에이터 클리어런스 : 밸브가 레버 또는 액추에이터를 사용하는 경우 스템 주변에서 필요한 클리어런스를 자유롭게 작동시킵니다.

4. 중요한 고려 사항

a) 표준 및 사양

나비 밸브는 ANSI, DIN 또는 JIS와 같은 특정 표준에 따라 제조됩니다. 측정 값이 해당 지역 또는 응용 프로그램과 관련된 표준을 준수해야합니다.

b) 압력 등급

밸브의 압력 클래스 (예 : PN10, PN16)를 확인하여 시스템의 작동 압력 요구 사항을 충족하는지 확인하십시오.

c) 재료 호환성

직접 측정은 아니지만 밸브 재료 (예 : 스테인리스 스틸, 연성 철)이 처리되는 유체와 호환되는 것이 중요합니다.

d) 좌석 및 씰 검사

밸브 시트 치수와 밀봉 표면에 마모 또는 손상이 있는지 검사하십시오. 시트 직경이 적절한 씰의 디스크 치수와 일치하는지 확인하십시오.

5. 제조업체 데이터 시트 사용

많은 나비 밸브에는 자세한 기술 데이터 시트가 있습니다. 밸브가 시스템 요구 사항을 충족시키는 확인을 위해 데이터 시트를 사용하여 측정을 교차 확인하십시오.

결론

측정 a나비 밸브정확하게 적합하고 최적의 성능 및 장기 신뢰성을 보장합니다. 이 안내서를 따르고 모든 중요한 차원을 고려하면 시스템에 완벽하게 통합되는 나비 밸브를 자신있게 선택하거나 교체 할 수 있습니다.
