많은 산업 시스템에서 액체와 가스의 흐름을 제어하는 것은 안전하고 효율적인 작동을 위해 필수적입니다. 다양한 종류의 산업용 밸브 중에서버터플라이 밸브컴팩트한 구조, 경량 설계, 빠른 작동으로 인해 가장 널리 사용되는 유량 제어 솔루션 중 하나가 되었습니다.
버터플라이 밸브는 다른 밸브 유형에 비해 상대적으로 단순해 보이지만 내부 구조에는 정밀한 엔지니어링이 필요합니다. 수처리 공장 및 화학 처리 시설부터 HVAC 시스템 및 전력 산업에 이르기까지 버터플라이 밸브는 현대 유체 관리에서 중요한 역할을 하고 있습니다.
산업용 응용 분야에서 버터플라이 밸브가 널리 사용되는 이유는 무엇입니까?
버터플라이 밸브가 인기를 얻은 이유 중 하나는 성능과 실용성 사이의 균형입니다.
많은 기존 밸브 설계와 비교하여 버터플라이 밸브는 다음을 제공합니다.
컴팩트한 구조
더 낮은 무게
쉬운 설치
빠른 작동
재료 소비 감소
유지 관리 요구 사항 감소
이러한 특성으로 인해 빈번한 흐름 제어가 필요한 시스템에 일반적으로 사용됩니다.
일반적인 응용 분야는 다음과 같습니다.
급수 시스템
폐수 처리
HVAC 파이프라인
식품 및 음료 가공
화학 산업
화재 예방 시스템
해양 응용
업계 비밀: 밸브 디스크는 버터플라이 밸브 성능의 핵심입니다
많은 사람들이 밸브의 외관에 중점을 두지만 엔지니어들은 디스크 디자인이 성능에 큰 영향을 미친다는 것을 알고 있습니다.
디스크는 흐르는 매체와 직접 상호 작용하여 다음에 영향을 미칩니다.
흐름 저항
압력 손실
밀봉 성능
서비스 수명
잘 설계된 디스크는 난류를 줄이고 운영 효율성을 향상시킬 수 있습니다.
산업별로 다음과 같은 다양한 디스크 재료가 필요할 수 있습니다.
스테인레스 스틸
연성이 있는 철
알루미늄 청동
특수합금
재료 선택은 다음을 포함한 요소에 따라 달라집니다.
유체특성
온도
압력
부식 요구 사항
다양한 유형의 버터플라이 밸브 및 해당 용도
웨이퍼 버터플라이 밸브
웨이퍼 버터플라이 밸브는 두 개의 파이프라인 플랜지 사이에 맞도록 설계되었습니다.
장점:
경량 구조
공간 절약형 설치
비용 효과적인 디자인
이는 물 시스템, HVAC 및 일반 산업용 파이프라인에 널리 사용됩니다.
러그 버터플라이 밸브
러그 버터플라이 밸브에는 밸브 본체 주위에 나사형 인서트가 포함되어 있습니다.
이점은 다음과 같습니다.
더 쉬운 유지보수
파이프 섹션 제거가 필요한 시스템에 적합
설치 유연성 향상
플랜지 버터플라이 밸브
플랜지형 버터플라이 밸브는 파이프라인 플랜지와 직접 연결됩니다.
그들은 종종 다음과 같은 용도로 사용됩니다:
더 큰 파이프라인 시스템
고압 애플리케이션
산업 공정 시스템
버터플라이 밸브 재료: 재료 선택이 중요한 이유
다양한 작업 환경에는 다양한 재료가 필요합니다.
일반적인 재료 조합은 다음과 같습니다.
부품 공통 재료
몸체 주철, 연성이 있는 철, 스테인리스강, 탄소강
디스크 스테인레스 스틸, 연성 철, 알루미늄 청동
시트 EPDM, NBR, PTFE, 고무 재질
샤프트 스테인레스 스틸
예를 들면:
EPDM 시트는 일반적으로 물 응용 분야에 사용됩니다.
PTFE 시트는 내화학성 요구 사항에 적합합니다.
부식성 환경에서는 스테인리스강 부품이 선호됩니다.
숨겨진 과제: 씰링 기술이 밸브 신뢰성을 결정합니다.
버터플라이 밸브는 원활한 회전을 허용하면서 안정적인 밀봉을 달성해야 합니다.
씰링 시스템은 다음과 같은 균형을 유지해야 합니다.
낮은 작동 토크
긴밀한 차단 성능
긴 서비스 수명
일반적인 씰링 설계에는 다음이 포함됩니다.
탄력있는 시티드 버터플라이 밸브
고성능 버터플라이 밸브
삼중 오프셋 버터플라이 밸브
디스크 움직임이 밀봉 표면 사이의 마찰을 줄여 내구성을 향상시키기 때문에 삼중 오프셋 설계는 까다로운 응용 분야에 특히 중요합니다.
자동화 동향: 버터플라이 밸브가 더욱 스마트해지고 있습니다.
기존 버터플라이 밸브는 수동으로 작동했지만 현대 산업 시스템에서는 점점 더 자동화된 제어를 사용합니다.
일반적인 액추에이터 옵션은 다음과 같습니다.
공압식 액츄에이터
빠른 작업과 산업 자동화가 필요한 곳에 사용됩니다.

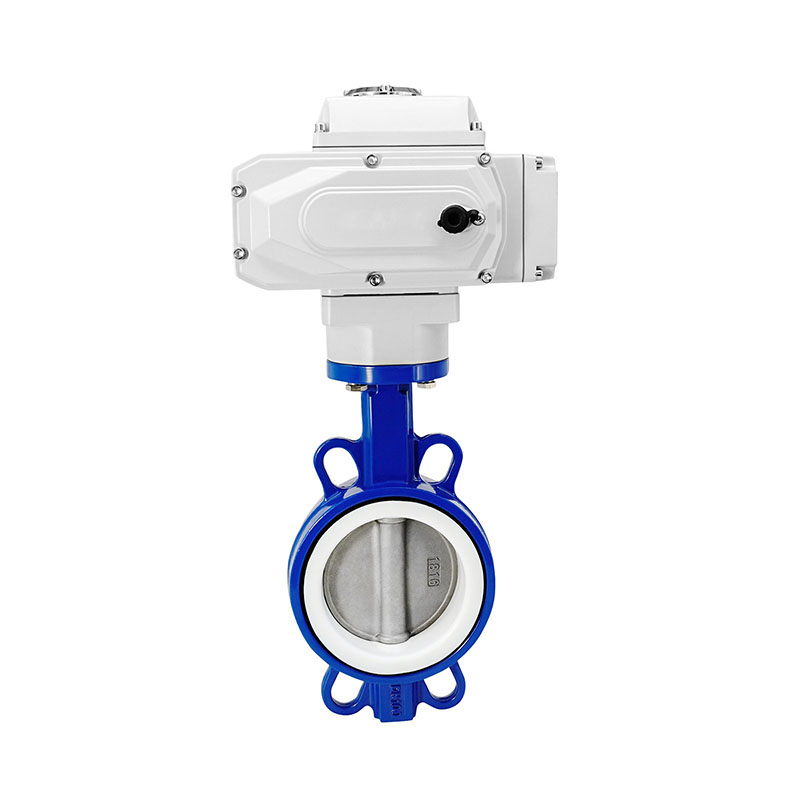

전동 액추에이터
정밀한 원격 제어가 필요한 용도에 적합합니다.
유압 액츄에이터
높은 조작력이 필요한 대형 시스템에 사용됩니다.
센서와 디지털 제어 시스템을 통해 버터플라이 밸브는 이제 지능형 파이프라인 관리 시스템의 일부가 될 수 있습니다.
버터플라이 밸브의 향후 개발 동향
고성능 소재
새로운 소재와 표면 처리로 다음에 대한 내성이 향상되었습니다.
부식
착용
극한의 온도
스마트 밸브 관리
미래의 밸브 시스템은 점점 더 통합될 것입니다:
위치 모니터링
원격 제어
예측 유지보수
산업용 IoT 시스템
에너지 효율적인 흐름 제어
최적화된 밸브 설계는 압력 손실을 줄이고 전반적인 시스템 효율성을 향상시키는 데 도움이 됩니다.
결론: 버터플라이 밸브는 산업용 유량 제어의 필수 부분으로 남아 있습니다.
버터플라이 밸브는 상대적으로 단순한 구조를 갖고 있지만 산업 시스템에서의 역할은 결코 단순하지 않습니다.
재료, 밀봉 기술 및 자동화의 지속적인 개선을 통해 버터플라이 밸브는 여러 산업 분야에서 액체 및 가스 제어를 위한 신뢰할 수 있는 솔루션이 되었습니다.
도시 용수 시스템부터 첨단 산업 공정에 이르기까지 이 소형 밸브는 전 세계적으로 효율적이고 안전한 유체 관리를 지속적으로 지원합니다.
