산업용 유체 제어 시스템에서 다이어프램 밸브는 어떻게 작동합니까?

기사 요약

다이어프램 밸브안정적인 유량 제어, 오염 방지 및 내식성을 요구하는 산업에서 널리 사용됩니다. 간단한 구조와 효과적인 밀봉 메커니즘으로 인해 공격적인 화학 물질, 슬러리 또는 위생 공정과 관련된 응용 분야에 적합합니다. 이 기사에서는 다이어프램 밸브의 작동 방식, 내부 구조, 주요 장점 및 특정 산업 조건에 적합한 밸브를 선택하는 방법에 대해 설명합니다. 또한 사용자가 일반적인 작동 문제를 방지하고 시스템 안정성을 향상시키는 데 도움이 되는 실제 고려 사항을 강조합니다.

목차

• 개요
• 다이어프램 밸브란 무엇입니까?
• 다이어프램 밸브의 주요 구성 요소
• 다이어프램 밸브는 어떻게 작동합니까?
• 다이어프램 밸브의 일반적인 유형
• 다이어프램 밸브 사용의 장점
• 올바른 다이어프램 밸브를 선택하는 방법
• 일반적인 산업 응용 분야
• 장기적인 신뢰성을 위한 유지 관리 팁
• FAQ
• 문의하기

개요

• 다이어프램 밸브 기술 소개
• 핵심 부품 및 재료
• 운영 메커니즘
• 밸브 디자인 변형
• 이점 및 성능 특성
• 응용 산업
• 선택 고려사항
• 유지관리 지침
• 자주 묻는 질문

다이어프램 밸브란 무엇입니까?

다이어프램 밸브는 유연한 다이어프램을 사용하여 유체의 흐름을 조절하는 일종의 차단 및 제어 밸브입니다. 밀봉을 위해 금속 간 접촉에 의존하는 기존 밸브와 달리 다이어프램 밸브는 탄성 멤브레인을 사용하여 밸브 메커니즘에서 작동 매체를 격리합니다. 이 디자인은 뛰어난 밀봉 성능을 제공하고 오염을 방지합니다.

다이어프램은 밸브 본체 내부에 위치한 시트에 눌러져 흐름을 중지합니다. 액추에이터가 다이어프램을 시트에서 들어 올리면 유체가 밸브를 통과할 수 있습니다. 내부 구성 요소가 유체 경로에서 분리되어 있기 때문에 다이어프램 밸브는 부식성, 마모성 또는 위생 공정에 특히 적합합니다.

화학 처리, 수처리, 의약품 생산 및 식품 제조와 같은 산업에서는 일반적으로 안전하고 정밀한 유량 조절을 위해 다이어프램 밸브를 사용합니다.

다이어프램 밸브의 주요 구성 요소

다이어프램 밸브의 구조를 이해하면 사용자가 성능과 신뢰성을 더 잘 평가하는 데 도움이 됩니다. 제조업체마다 디자인이 조금씩 다르지만 대부분의 다이어프램 밸브는 몇 가지 필수 구성 요소로 구성됩니다.

다이어프램 자체는 일반적으로 EPDM, PTFE 또는 고무 화합물과 같은 재료로 만들어집니다. 다이어프램 재료의 선택은 공정 유체의 화학적 호환성과 온도 요구 사항에 따라 달라집니다.

다이어프램 밸브는 어떻게 작동합니까?

다이어프램 밸브의 작동 원리는 비교적 간단하지만 매우 효과적입니다. 밸브는 유연한 다이어프램을 밸브 시트 쪽으로 또는 멀리 움직여 유체 흐름을 제어합니다.

액추에이터 또는 핸드휠이 회전하면 밸브 스템이 아래쪽으로 이동합니다. 이 동작은 압축기를 밀어서 밸브 본체 내부 시트에 다이어프램을 단단히 누르게 됩니다. 다이어프램이 시트에 닿으면 유로가 완전히 밀봉되어 유체 이동이 중단됩니다.

밸브를 열려면 액추에이터가 스템을 위쪽으로 들어 올립니다. 압축기는 다이어프램의 압력을 방출하여 다이어프램이 시트에서 멀어지도록 합니다. 그러면 유체가 밸브 본체를 자유롭게 통과할 수 있습니다.

다이어프램이 기계 부품을 유체로부터 격리하기 때문에 밸브 내부 부식과 오염이 줄어듭니다. 이 구조는 또한 기존 밸브 설계에 비해 누출 위험을 줄입니다.

다이어프램 밸브의 일반적인 유형

다양한 작동 요구 사항을 충족하기 위해 여러 가지 다이어프램 밸브 구성이 존재합니다. 가장 일반적인 두 가지 설계는 위어형 밸브와 직선형 밸브입니다.

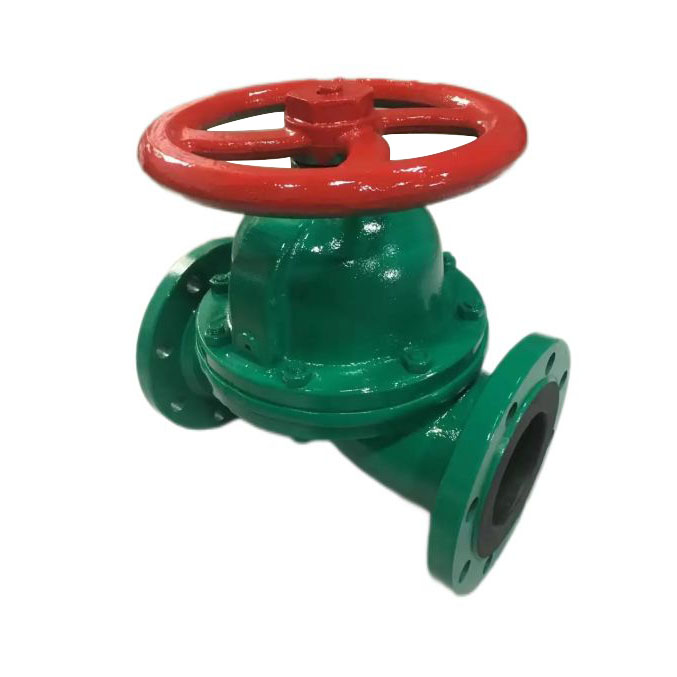

• 위어형 다이어프램 밸브
  이 디자인은 밸브 본체 내부에 올려진 시트나 위어가 특징입니다. 다이어프램이 위어를 눌러 밸브를 닫습니다. 다이어프램 이동이 덜 필요하고 다이어프램 수명이 길어집니다.
• 직선형 다이어프램 밸브
  이 설계는 방해를 최소화하면서 직선 흐름 경로를 제공합니다. 점성 유체, 슬러리 또는 고체와 관련된 응용 분야에 자주 사용됩니다.

각 유형은 유체 특성 및 시스템 요구 사항에 따라 서로 다른 장점을 제공합니다.

다이어프램 밸브 사용의 장점

다이어프램 밸브는 현대 산업 공정에 매력적인 여러 가지 이점을 제공합니다. 독특한 구조는 오염 위험을 최소화하면서 운영 신뢰성을 제공합니다.

• 탁월한 누출 방지 밀봉 성능
• 기계 부품으로부터 작업 매체 분리
• 부식성 화학물질에 대한 높은 내성
• 슬러리 및 점성 유체에 적합
• 간단한 유지보수 및 다이어프램 교체
• 제품 오염 위험 감소

이러한 특성을 통해 다이어프램 밸브는 기존 밸브 유형이 어려움을 겪을 수 있는 까다로운 환경에서 안정적으로 작동할 수 있습니다.

올바른 다이어프램 밸브를 선택하는 방법

올바른 다이어프램 밸브를 선택하는 것은 시스템 효율성을 유지하고 작동 문제를 방지하는 데 필수적입니다. 선택 과정에서 몇 가지 기술적 요소를 평가해야 합니다.

이러한 요소를 주의 깊게 평가하면 선택한 밸브가 작동 수명 주기 전반에 걸쳐 효율적으로 작동하는지 확인할 수 있습니다.

일반적인 산업 응용 분야

다이어프램 밸브는 안정적인 밀봉 및 오염 제어가 필요한 산업에서 널리 사용됩니다. 다재다능하여 산업 및 위생 환경 모두에 적합합니다.

• 화학 처리 공장
• 물 및 폐수 처리 시설
• 의약품 제조
• 식품 및 음료 생산
• 광산 슬러리 시스템
• 생명공학 연구실

다음과 같은 회사천진부요라이기술유한회사엄격한 산업 표준을 충족하도록 설계된 다이어프램 밸브를 제조합니다. 해당 밸브는 광범위한 응용 분야에서 내구성, 내식성 및 안정적인 유량 제어를 위해 설계되었습니다.

장기적인 신뢰성을 위한 유지 관리 팁

다이어프램 밸브는 비교적 간단한 구조이지만 정기적인 유지 관리를 통해 수명을 연장하고 최적의 성능을 유지하는 데 도움이 됩니다.

• 마모 또는 균열의 징후가 있는지 정기적으로 다이어프램을 검사하십시오.
• 볼트와 패스너가 적절하게 조여져 있는지 확인하십시오.
• 작동 중 이상한 진동이나 누출이 있는지 확인하십시오.
• 제조업체 권장 사항에 따라 다이어프램을 교체하십시오.
• 원활한 개폐를 위해 액추에이터 작동을 확인합니다.

정기적인 유지보수를 통해 예상치 못한 고장을 방지하고 중요한 산업 시스템의 안정적인 작동을 보장합니다.

FAQ

Q1: 다이어프램 밸브가 부식성 유체에 적합한 이유는 무엇입니까?

다이어프램은 내부 금속 구성 요소로부터 공정 유체를 격리합니다. 이는 부식을 방지하고 밸브 메커니즘을 화학적 손상으로부터 보호합니다.

Q2: 다이어프램 밸브가 슬러리나 점성 유체를 처리할 수 있습니까?

예. 직선형 다이어프램 밸브는 막힘을 줄이는 부드러운 흐름 경로를 제공하므로 슬러리 응용 분야에 특히 효과적입니다.

Q3: 다이어프램은 얼마나 자주 교체해야 합니까?

교체 빈도는 압력, 온도, 화학물질 노출 등 작동 조건에 따라 달라집니다. 정기적인 검사는 교체가 필요한 시기를 결정하는 데 도움이 됩니다.

Q4: 다이어프램 밸브는 위생 산업에 적합합니까?

예. 밸브 설계로 오염을 방지하고 청소가 용이하므로 다이어프램 밸브는 제약 및 식품 가공 산업에서 널리 사용됩니다.
