다이어프램 밸브는 어떻게 작동합니까?
요약: 다이어프램 밸브화학 처리, 제약, 수처리 및 식품 생산과 같은 산업 전반에 걸쳐 유체 제어 시스템의 중요한 구성 요소입니다. 이 기사에서는 작동 원리, 재료, 유형, 이점 및 실제 응용 분야를 살펴보고 의사 결정자가 다이어프램 밸브가 안정적이고 안전한 유체 처리를 위한 최적의 선택인 이유를 이해하는 데 도움을 줍니다.
목차
작동 원리
다이어프램 밸브는 밸브 본체와 액추에이터 또는 압축기 사이에 위치한 유연한 다이어프램을 사용하여 유체 흐름을 조절합니다. 액츄에이터가 다이어프램을 아래쪽으로 누르면 유로가 막혀 유체가 정지됩니다. 다이어프램을 풀면 유체가 자유롭게 통과할 수 있습니다. 이 간단한 메커니즘은 정밀한 제어와 밀봉을 보장하여 누출 위험을 줄입니다.
| 요소 | 기능 |
|---|---|
| 밸브 본체 | 유체 흐름 및 다이어프램 배치를 위한 하우징 제공 |
| 횡격막 | 유동 경로를 열거나 닫는 유연한 배리어 |
| 액추에이터 | 수동 또는 자동으로 다이어프램 이동을 제어합니다. |
다이어프램 밸브의 유형
다이어프램 밸브는 다양한 공정 요구 사항에 맞게 설계되었습니다. 가장 일반적인 유형은 다음과 같습니다.
- 직선형(위어리스) 다이어프램 밸브:저압 응용 분야 및 점성 유체에 이상적입니다.

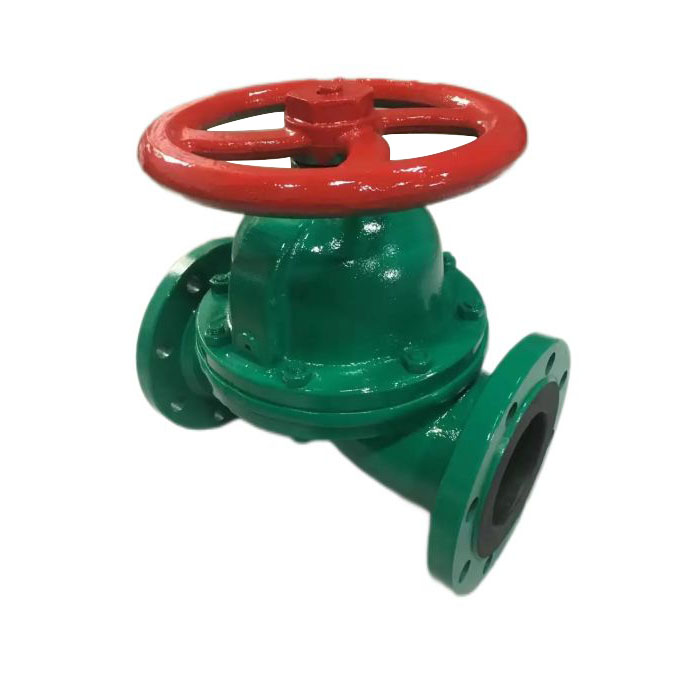

- 위어형 다이어프램 밸브:화학 및 제약 산업에서 일반적으로 사용되는 더 나은 조절 제어를 제공합니다.
- 위생 다이어프램 밸브:식품, 음료 및 생명공학 응용 분야를 위한 고순도 재료로 제작되었습니다.
재료 및 호환성
다이어프램 밸브는 부식성, 마모성 또는 고순도 유체를 처리하기 위해 다양한 재료로 제작됩니다.
| 재료 | 애플리케이션 |
|---|---|
| 스테인레스 스틸 | 부식성 유체, 고압 환경 |
| PVC | 수처리, 범용약품 |
| PP(폴리프로필렌) | 산, 알칼리 용액, 저온 공정 |
| 엘라스토머(EPDM, PTFE) | 내화학성을 위한 다이어프램 구조 |
주요 장점
다이어프램 밸브는 산업 공정에 여러 가지 실질적인 이점을 제공합니다.
- 밀폐형 밀봉으로 누출과 오염을 방지합니다.
- 유량의 정밀한 제어
- 간단한 유지 관리; 다이어프램만 교체가 필요함
- 부식성 및 마모성 유체에 적합
- 위생 및 클린룸 애플리케이션에 쉽게 통합
산업용 애플리케이션
이 밸브는 신뢰성과 순도가 요구되는 분야에서 널리 사용됩니다.
- 화학 처리:산, 용제, 부식성 화학물질 취급
- 물 처리:물 흐름 제어, 화학 물질 투여
- 제약 및 생명공학:멸균 상태 유지
- 음식 및 음료:위생적인 유체 취급 보장
- HVAC 및 산업 시스템:파이프라인의 가스 및 액체 관리
올바른 다이어프램 밸브를 선택하는 방법
적절한 다이어프램 밸브를 선택하려면 공정 조건을 평가해야 합니다.
- 유체 유형:밸브 재료와의 화학적 호환성을 고려하십시오.
- 압력 및 온도:밸브 등급이 작동 요구 사항을 충족하는지 확인하십시오.
- 흐름 제어 요구사항:간단한 켜기/끄기에는 직선을 선택하고 조절에는 위어 유형을 선택하세요.
- 위생 요구 사항:식품, 의약품용으로는 위생인증을 받은 밸브를 선택하세요.
- 유지:다이어프램을 쉽게 교체할 수 있는 밸브를 선호합니다.
자주 묻는 질문
Q1: 다이어프램 밸브는 연마성 유체를 처리할 수 있습니까?
A1: 그렇습니다. PTFE와 같은 적절한 다이어프램 재료를 사용하면 마모 및 부식에 저항하여 내구성을 보장할 수 있습니다.
Q2: 다이어프램은 얼마나 자주 교체해야 합니까?
A2: 교체 빈도는 유체 종류와 작동 압력에 따라 다르며, 산업용 응용 분야의 경우 일반적으로 1~3년마다입니다.
Q3: 다이어프램 밸브는 고온 응용 분야에 적합합니까?
A3: 고온 유체에는 스테인레스 스틸 및 특수 엘라스토머와 같은 내열성 재료로 제작된 다이어프램과 본체가 필요합니다.
