편심 버터플라이 밸브와 동심 버터플라이 밸브의 차이점

버터플라이 밸브는 배관 시스템의 흐름 제어에 널리 사용되며 편심 및 동심(또는 중심선) 유형이 두 가지 일반적인 설계입니다. 주요 차이점은 디스크에 대한 스템의 위치에 있습니다.

동심 버터플라이 밸브에서 스템은 디스크의 중심을 통과하며 파이프의 중심선과도 정렬됩니다. 이 단순한 디자인은 저렴한 비용과 컴팩트한 크기를 제공하므로 HVAC 또는 수처리와 같은 저압의 중요하지 않은 응용 분야에 적합합니다. 그러나 디스크는 작동 중에 지속적으로 시트에 접촉하여 마모를 일으키고 고압 또는 고온 서비스에서의 사용이 제한됩니다.

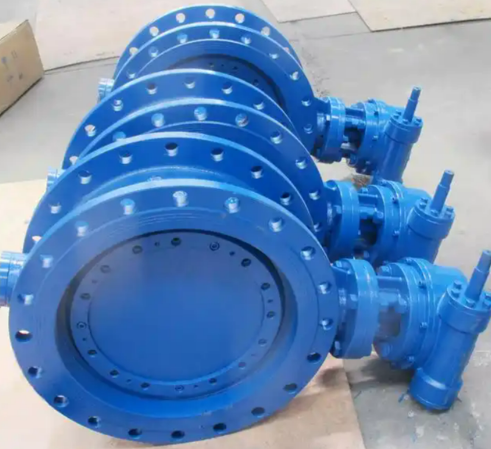

이와 대조적으로 편심 버터플라이 밸브는 디스크 중앙에서 스템 오프셋(단일, 이중 또는 삼중 오프셋)을 갖습니다. 이러한 오프셋은 열고 닫는 동안 디스크와 시트 사이의 마찰을 줄여 서비스 수명을 연장하고 밀봉 성능을 향상시키며 증기, 오일 및 가스와 같이 더욱 까다로운 응용 분야에 적합합니다. 특히 삼중 오프셋 밸브는 기포 차단 기능을 제공하고 높은 온도와 압력을 효과적으로 처리합니다.

요약하면, 동심 밸브는 경제적이고 단순하지만 성능이 제한되는 반면, 편심 밸브는 산업용으로 향상된 내구성, 밀봉 및 다용성을 제공합니다.
