기사 요약: 다이어프램 밸브정밀한 유체 제어와 고순도 표준을 요구하는 산업에서 중요한 구성 요소입니다. 이 기사에서는 다이어프램 밸브의 설계, 기능, 재료, 적용, 유지 관리 및 문제 해결을 살펴보고 유체 관리를 위한 신뢰할 수 있는 솔루션을 찾는 엔지니어, 조달 전문가 및 산업 운영자에게 실용적인 가이드를 제공합니다.
목차
다이어프램 밸브 개요
다이어프램 밸브는 밸브 본체와 액추에이터 사이에 위치한 유연한 다이어프램을 사용하여 유체 흐름을 조절하는 특수 제어 밸브입니다. 다이어프램은 밸브의 기계적 구성요소로부터 유체를 분리하는 장벽 역할을 합니다. 이 디자인은 기밀 밀봉을 보장하여 누출을 방지하고 시스템 순도를 유지합니다.
제약, 식품 및 음료, 생명공학, 화학 처리, 수처리 등의 산업에서는 오염 없이 부식성 또는 깨끗한 유체를 처리할 수 있는 능력으로 인해 다이어프램 밸브에 크게 의존합니다. 다이어프램 밸브가 제공하는 정밀한 제어 덕분에 온/오프 및 스로틀링 응용 분야 모두에 적합합니다.
다이어프램 밸브의 유형
다이어프램 밸브에는 여러 유형이 있으며 각각 특정 산업 요구 사항에 맞게 맞춤화되었습니다.

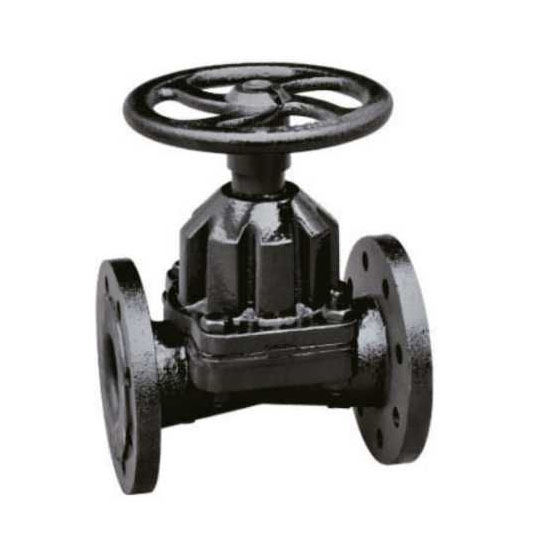

- 직선형(완전 보어) 밸브:흐름 저항을 최소화하도록 설계되었으며 점성 또는 미립자가 포함된 유체에 적합합니다.
- 위어형 밸브:다이어프램을 지지하기 위해 밸브 본체에 돌출된 위어가 있어 더 나은 조절 제어를 제공하고 슬러리가 있는 응용 분야에 이상적입니다.
- 수동 대 자동 다이어프램 밸브:수동 밸브는 핸드휠이나 레버를 사용하는 반면, 자동 밸브는 원격 제어를 위해 공압 또는 전기 액추에이터를 통합합니다.
밸브 재료 및 응용
재료 선택은 밸브의 화학적 호환성, 내구성 및 비용 효율성에 큰 영향을 미칩니다. 일반적인 자료는 다음과 같습니다:
| 재료 | 응용 | 주요 이점 |
|---|---|---|
| 스테인레스 스틸 | 화학, 식품, 생명공학 | 높은 내식성, 위생 적합성 |
| PVC(폴리염화비닐) | 수처리, 약한 화학물질 | 비용 효율적이고 가벼우며 많은 산에 대한 내성이 있음 |
| PP(폴리프로필렌) | 산업용 화학물질, 산, 알칼리 | 내화학성 우수, 경량 |
| PTFE 라이닝 다이어프램 | 강산, 공격적인 화학물질 | 고순도, 무반응성, 긴 수명 |
다이어프램 밸브의 주요 장점
다이어프램 밸브는 유체 순도, 정밀한 제어 및 누출 방지가 중요한 산업에서 선호됩니다. 주요 이점은 다음과 같습니다.
- 누출 방지 작동:유연한 다이어프램은 밀봉을 보장합니다.
- 고순도 규정 준수:제약 및 생명공학 유체에 적합합니다.
- 쉬운 유지 관리:다이어프램만 정기적인 교체가 필요합니다.
- 부식 저항:광범위한 공격적인 화학물질과 호환됩니다.
- 다양한 설치:수동 및 자동 작업 모두에 사용할 수 있습니다.
- 정확한 흐름 제어:온/오프 및 스로틀링 애플리케이션 모두에 효과적입니다.
설치 및 유지 관리 지침
적절한 설치 및 유지 관리는 다이어프램 밸브의 성능과 수명을 향상시킵니다.
- 다이어프램 응력을 방지하려면 파이프라인 정렬을 확인하십시오.
- 선택한 유체 및 작동 압력에 적합한 개스킷과 씰을 사용하십시오.
- 다이어프램의 마모, 찢어짐 또는 변형 여부를 정기적으로 검사하십시오.
- 침전물 축적을 방지하기 위해 밸브 내부를 주기적으로 청소하십시오.
- 제조업체 권장 사항에 따라 액추에이터 구성 요소에 윤활유를 바르십시오.
- 누출 없는 성능을 보장하기 위해 설치 후 밸브 작동을 테스트하십시오.
일반적인 문제 해결
안정적인 다이어프램 밸브를 사용하더라도 가끔 작동 문제가 발생할 수 있습니다. 일반적인 문제는 다음과 같습니다.
| 문제 | 가능한 원인 | 권장 솔루션 |
|---|---|---|
| 밸브 시트에서 누출 | 다이어프램 마모 또는 정렬 불량 | 다이어프램 교체, 액추에이터 재정렬 |
| 밸브가 완전히 닫히지 않음 | 다이어프램이나 위어의 잔해 | 밸브 내부 청소, 다이어프램 점검 |
| 높은 액츄에이터 토크 필요 | 밸브 본체 정렬 불량 또는 다이어프램 경화 | 정렬을 확인하고 다이어프램이 경화된 경우 교체하십시오. |
| 밸브 몸체의 부식 | 부적합한 유체 또는 장기간 노출 | 부식 방지 소재 또는 PTFE 라이닝 사용 |
자주 묻는 질문
Q1: 다이어프램은 얼마나 자주 교체해야 합니까?
A: 교체는 유체 유형, 작동 압력 및 사용 빈도에 따라 다릅니다. 일반적으로 6~12개월마다 육안 검사를 수행하고 균열이나 변형이 발견되면 즉시 교체하는 것이 좋습니다.
Q2: 다이어프램 밸브가 고압 시스템을 처리할 수 있습니까?
A: 그렇습니다. 밸브와 다이어프램 재질이 특정 압력 범위에 맞는 등급이면 가능합니다. 스테인레스 스틸 밸브는 종종 플라스틱 변형보다 더 높은 압력을 지원합니다.
Q3: 다이어프램 밸브는 위생 용도에 적합합니까?
답: 물론이죠. 누출 방지 설계와 매끄러운 표면은 오염 위험을 최소화하므로 제약, 식품 및 생명 공학 응용 분야에 이상적입니다.
결론 및 연락
다이어프램 밸브는 여러 산업 분야에서 안정적이고 정확하며 깨끗한 유체 제어를 제공합니다. 적절한 밸브 유형, 재료 및 유지 관리 일정을 선택하면 운영자는 시스템 성능을 향상하고 가동 중지 시간을 줄일 수 있습니다.천진부요라이기술유한회사국제 표준을 충족하도록 설계된 광범위한 고품질 다이어프램 밸브를 제공합니다.
사양, 가격, OEM 맞춤화에 대한 자세한 내용은저희에게 연락주세요지금 당사의 다이어프램 밸브가 어떻게 유체 관리 시스템을 최적화할 수 있는지 알아보십시오.
