산업용 유체 제어에 다이어프램 밸브가 필수적인 이유는 무엇입니까?
요약: 다이어프램 밸브누출 방지 성능을 보장하면서 유체 흐름을 정밀하게 제어하는 기능을 제공하는 많은 산업 시스템의 중요한 구성 요소입니다. 이 기사에서는 다이어프램 밸브의 유형, 응용 분야, 재료 및 유지 관리 방법을 살펴보고 산업이 운영을 최적화하고 일반적인 문제를 해결하는 데 도움을 줍니다.
목차
다이어프램 밸브 소개
다이어프램 밸브는 유연한 다이어프램을 사용하여 파이프라인의 액체 및 가스 흐름을 제어하도록 설계되었습니다. 밸브 본체와 액추에이터 사이에 위치한 다이어프램은 누출과 오염을 방지하는 밀폐 밀봉을 제공합니다. 이 밸브는 제약, 생명공학, 식품 가공 등 높은 수준의 청결도가 요구되는 산업에서 널리 사용됩니다.
다이어프램 밸브의 작동은 간단합니다. 다이어프램이 위나 아래로 움직여 밸브를 열거나 닫으므로 유체 흐름을 정밀하게 제어할 수 있습니다. 기존 밸브와 달리 다이어프램 밸브는 유체가 밸브 본체와 다이어프램에만 접촉하므로 쉽게 교체할 수 있으므로 오염 위험이 최소화됩니다.
다이어프램 밸브의 유형
다이어프램 밸브의 유형을 이해하는 것은 모든 산업 응용 분야에 적합한 솔루션을 선택하는 데 중요합니다.
- 직선형:범용 응용 분야에 이상적인 이 밸브를 사용하면 유체가 최소한의 저항으로 직선으로 흐를 수 있습니다. 수처리 및 화학 처리에 일반적으로 사용됩니다.

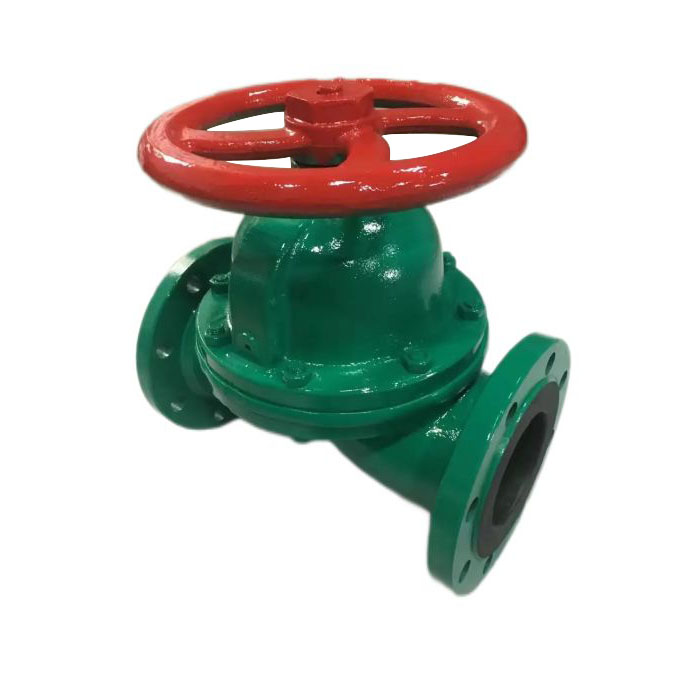

- 위어 유형:밸브 본체에 높은 장벽을 갖춘 위어 밸브는 더 나은 조절 기능을 제공하며 부식성 또는 점성 유체에 적합합니다. 그들은 제약 및 식품 산업에서 널리 사용됩니다.
- 작동 다이어프램 밸브:공압 또는 전기 액추에이터가 장착된 이 밸브는 자동화된 제어를 가능하게 하여 대규모 작업의 효율성을 향상시킵니다.
| 유형 | 최고의 대상 | 업계 사례 |
|---|---|---|
| 직선형 | 저점도 유체 | 수처리 공장 |
| 둑 | 스로틀링 및 부식성 유체 | 의약품 생산 |
| 작동되는 | 자동화된 제어 | 화학 처리 공장 |
산업 전반에 걸친 응용
다이어프램 밸브는 다목적이며 다양한 산업 응용 분야에 사용됩니다.
- 화학 처리:저항성 다이어프램 재질로 공격적인 화학물질을 안전하게 처리합니다.
- 물 및 폐수 처리:깨끗한 물과 하수 시스템의 흐름을 제어하고 오염을 방지합니다.
- 제약 및 식품 산업:움직이는 부품과의 접촉을 최소화하여 고순도 표준을 유지합니다.
- HVAC 시스템:난방 및 냉방 네트워크의 액체와 가스를 규제합니다.
- 산업용 가스 운송:가스 파이프라인의 누출 없는 제어를 보장합니다.
재료 및 건설
다이어프램 밸브의 성능은 재질에 따라 크게 달라집니다.
- 밸브 본체:부식에 저항하고 다양한 유체를 처리하기 위해 일반적으로 스테인레스 스틸, PVC 또는 폴리프로필렌(PP)으로 만들어집니다.
- 횡격막:엘라스토머, PTFE 또는 열가소성 플라스틱은 유연성, 내화학성 및 쉬운 교체 기능을 제공합니다.
- 액추에이터:공압, 전기 또는 수동 액추에이터는 작동 요구 사항에 따라 정밀한 제어를 용이하게 합니다.
본체와 다이어프램 재료의 올바른 조합을 선택하면 수명, 신뢰성 및 업계 표준 준수가 보장됩니다.
유지 관리 및 문제 해결
다이어프램 밸브는 유지 관리 요구 사항이 적기 때문에 가치가 높습니다. 다이어프램은 일반적으로 마모되기 쉬운 유일한 구성요소이며 정기적으로 교체해야 합니다. 주요 유지 관리 방법은 다음과 같습니다.
- 다이어프램 마모 및 크랙 정기 점검
- 액추에이터가 올바르게 작동하는지 확인
- 잔류물 축적을 방지하기 위해 밸브 본체 청소
- 해당되는 경우 움직이는 부품의 윤활
일반적인 문제 해결 시나리오에는 누출, 유량 감소 또는 액추에이터 오작동이 포함되며, 모두 마모된 구성품을 교체하거나 액추에이터를 재보정하여 해결할 수 있습니다.
주요 이점
- 밀폐형 씰링:누출과 오염을 방지합니다.
- 정확한 흐름 제어:유체 속도를 정확하게 조정할 수 있습니다.
- 다재:부식성, 점성 및 순수 유체와 호환됩니다.
- 낮은 유지 관리:단순한 설계로 가동 중지 시간과 운영 비용이 줄어듭니다.
- 신뢰할 수 있음:일관된 성능이 필요한 중요한 애플리케이션에 이상적입니다.
자주 묻는 질문
Q1: 다이어프램 밸브는 기존 게이트 또는 볼 밸브와 어떻게 다릅니까?
A: 게이트 또는 볼 밸브와 달리 다이어프램 밸브는 밀폐형 씰을 제공하고 유체와 움직이는 부품 사이의 접촉을 최소화하여 오염 위험을 줄이고 고순도 응용 분야에 대한 적합성을 향상시킵니다.
Q2: 다이어프램 밸브는 어떤 유형의 유체를 처리할 수 있습니까?
A: 밸브의 재질과 디자인에 따라 물, 화학 물질, 점성 액체 및 가스를 처리할 수 있습니다. 저항성 엘라스토머 또는 PTFE 다이어프램은 공격적인 유체와의 호환성을 확장합니다.
Q3: 다이어프램은 얼마나 자주 교체해야 합니까?
A: 교체 빈도는 유체 유형, 온도 및 밸브 사용량에 따라 다릅니다. 정기 검사는 일반적으로 마모를 조기에 식별하여 작동 문제를 방지합니다.
Q4: 다이어프램 밸브는 자동화 시스템에 적합합니까?
A: 예, 작동식 다이어프램 밸브는 공압식 또는 전기식 작동기를 통합할 수 있어 원격 또는 자동 흐름 제어가 가능합니다.
