게이트 밸브의 분류는 무엇입니까?

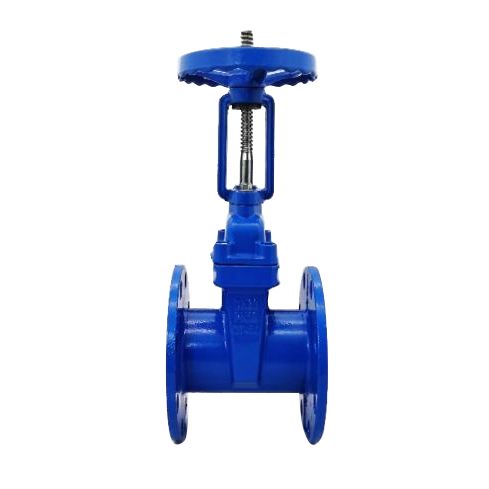

밸브 스템으로 분류 된 경우게이트 밸브상승 줄기 게이트 밸브와 은폐 된 줄기 게이트 밸브로 나눌 수 있습니다. 상승 줄기 게이트 밸브의 밸브 줄기의 사다리꼴 실은 밸브 스템의 상단에 위치한 밸브 본체 외부에 배치됩니다. 밸브 스템 너트를 회전시킴으로써 밸브 스템은 게이트 디스크가 밸브의 개구부 및 닫기를 실현하기 위해 동기식으로 상승하고 하락하게합니다. 밸브 스템 너트는 바디 캐비티 외부에 있기 때문에 윤활에 도움이되며 개구부 및 마감 상태는 직관적이고 명백하므로 널리 사용됩니다. 그러나 가혹한 환경에서는 밸브 스템의 노출 된 실이 손상과 부식에 취약하며 조작에도 영향을 미칩니다.

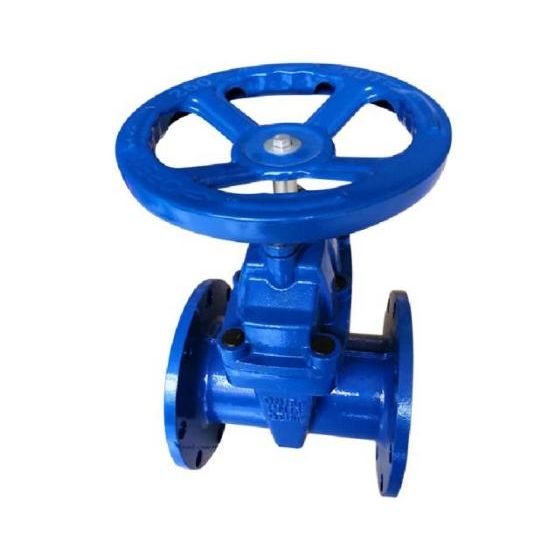

은폐 된 줄기 게이트 밸브를 로터리 스템 게이트 밸브라고도합니다. 밸브 스템 너트는 밸브 본체 내부에 배치되어 있으며 매체와 직접 접촉하며 종종 게이트 디스크에 고정됩니다. 밸브 스템 너트는 게이트 디스크를 구동하여 위아래로 움직여 밸브 스템의 회전을 통해 개구부를 완성하고 닫습니다. 일반적으로 밸브 스템 바닥에 사다리꼴 실이 있습니다. 밸브 하단의 스레드와 밸브 디스크의 가이드 그루브를 통해 회전 운동은 선형 동작으로 변환됩니다. 즉, 작동 토크는 작동 추력으로 변환됩니다. 전송에 사용되는 사다리꼴 실은 밸브 본체 내부에 있기 때문에 중간 부식에 취약하며 윤활 할 수 없습니다. 개방 정도는 직접 관찰 될 수 없으며 표시기 장치가 필요합니다.

구조별로 분류 된 경우게이트 밸브웨지 게이트 밸브와 평행 게이트 밸브의 두 가지 유형으로 나눌 수 있습니다. 평평한 게이트 밸브의 밀봉 표면은 수직 중심선과 평행하므로 밸브 본체의 밀봉 표면과 게이트 플레이트도 서로 평행합니다. 가장 일반적인 유형의 게이트 밸브는 이중 디스크 유형입니다. 밸브 본체와 게이트 플레이트가 닫을 때 두 개의 밀봉 표면 사이에 밀접하게 접촉하기 위해 두 개의 게이트 플레이트 사이에 양면 스러스트 웨지가 종종 사용됩니다. 대부분은 소형 파이프 라인과 같은 저압 파이프 라인에 사용됩니다. 단일 게이트가있는 평행 게이트 밸브도 있지만 드 rare니다.

웨지 게이트 밸브의 밀봉 표면은 수직 중심선에 특정 각도에 있으며, 두 개의 웨지 모양의 밀봉 표면이있는 게이트 밸브입니다. 웨지 게이트 밸브의 게이트는 단일 및 이중 게이트로 제공됩니다. 이중 게이트 유형의 장점은 밀봉 표면 각도의 정확도 요구 사항이 낮고, 온도 변화는 게이트를 쐐기로 만들기 쉽지 않으며, 가스켓을 추가하여 밀봉 표면의 마모를 보상 할 수 있다는 것입니다. 단점은 구조가 복잡하고 점성 매체에 쉽게 붙을 수 있다는 것입니다. 더 중요한 것은, 게이트 플레이트는 상단 및 하부 배플이 수년 동안 부식 된 후에 쉽게 떨어질 수 있다는 것입니다.

또한 다른 분류 방법이 있습니다.

다른 표준에 따르면 : National Standard Gate 밸브, 미국 표준 게이트 밸브, 독일 표준 게이트 밸브, 일본 표준 게이트 밸브.

연결 방법에 따르면 플랜지 게이트 밸브, 용접 게이트 밸브, 나사산 게이트 밸브 (내부 스레드 및 외부 스레드로 나뉘 었음).

압력 수준에 따르면 : 고압 게이트 밸브, 낮은 (중간) 압력 게이트 밸브.

주행 방법에 따르면 : 전기 게이트 밸브,공압 게이트 밸브, 수동 게이트 밸브.

재료 분류에 따르면 스테인리스 스틸 게이트 밸브, 단조 강철 게이트 밸브, 주철 게이트 게이트 밸브, 카본 스틸 게이트 밸브, 주철 게이트 밸브, 구리 게이트 밸브 (브론즈 게이트 밸브, 놋쇠 게이트 밸브로 나뉘어 있음), 세라믹 게이트 밸브, 플라스틱 게이트 밸브.
